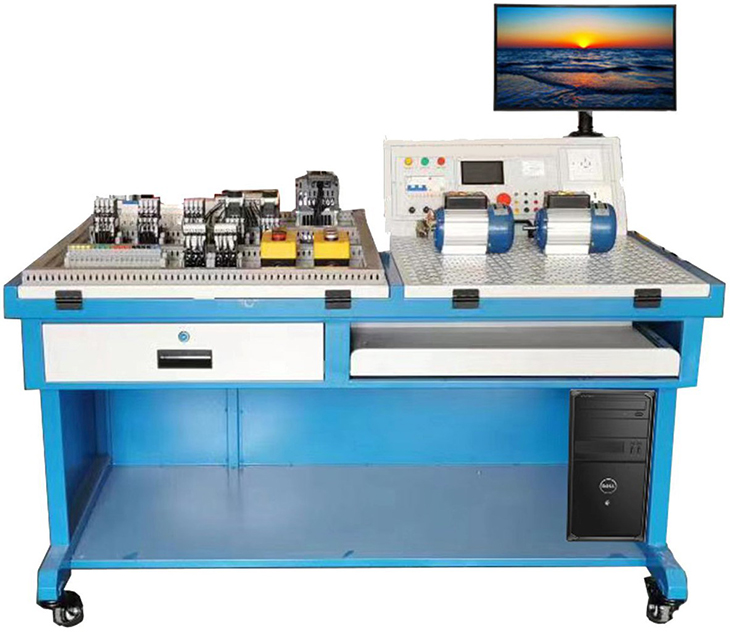

SBDJ-28電工與可編程綜合實訓考核平臺
一、電工綜合實訓考核平臺概述
電工與可編程綜合實訓考核平臺、機電與PLC綜合實訓考核裝置、隨著制造業轉型升級的快速推進，企業對機電專業技術技能型人才的需求也隨著改變，企業更需要具備機電設備的使用、調試和維護綜合能力，能從事機電設備產品的檢測、使用、維護與管理等工作崗位能力的人才，如何為制造企業培養具備機電專業綜合能力的專業人才，如何有效評價機電專業人才是否具備相應的綜合技術技能，就顯得非常重要。
機電綜合實訓考核平臺是為滿足機電專業人才培養和考核需求，以學生綜合職業能力發展為主線，遵循技術技能型人才成長規律，滿足機電專業通用性技能學習實訓的基礎上，融入技能評價、信息化考核系統、機械裝配虛擬仿真平臺等的實用功能，一方面完成學生的技能訓練功能，一方面可以用于學生的技能評價。
二、電工綜合實訓考核平臺構成
電工綜合實訓考核平臺由電源管理模塊、電氣考核模塊、電氣實訓模塊、電氣接線智能檢測軟件、PLC程序智能檢測軟件等組成，各模塊之間相互配合可完成對電機基礎實訓電路的訓練測試、自動接線檢測、成績歸檔等內容，滿足機電專業電氣實訓考核的要求。
三、產品參數
1、交流電源：三相五線 AC 380 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高=1400mm×860mm×1010mm；
4、整機功耗：≤1.8 kVA；
5、安全保護措施：設備具有接地保護、漏電保護功能，安全性符合相關的國標標準。
四、設備功能
1）智能控制單元：設置設備總電源開關、電源供電指示、電源輸出安全插座、三相電源輸出插座、單相電源輸出插座、RFID電源管理單元等構成。
2）電氣考核單元：包含PLC主機、電器元件（空氣開關、熔斷器、交流接觸器、中間繼電器、熱繼電器、按鈕、指示燈、接線端子等）、通用安裝板、角度調節支架等構成，可通過選配不同器件進行組合成多種類型的實訓電路，完成不同實訓內容。
多角度調節：角度調試機構根據人體工程學設計，通用安裝板可在0-90度調節安裝角度，可以根據身高和操作習慣進行角度調節，符合人機工程需求。
可調線性伸縮系統：操作過程只需要輕輕按壓考核板左側的調節把手即可控制考核板的升降，可在0-90度內任意停靠。
智能接線檢測：學生選取不同器件完成不同實訓電路的接線，接線完成后，可將接線信息反饋給軟件平臺，完成接線情況的檢測。
3）電氣實訓單元：用于電氣安裝接線實訓。包含通用網孔板、角度調節支架、電氣器件等構成。
4）機械裝配平臺：包含典型設備部件組裝、整體組裝、組裝測量、器材庫等功能。機械安裝實訓時，從器材庫中將所需要的器件拖放到安裝臺上，先從器件組件安裝開始每步安裝完后都可以對安裝的精度進度測量，并可以能過工具對安裝進行精度的優正，而且修正過程完全參照真實調試過程，根據用力的大小在的一定范圍內的隨機數進行多次機械調正，最終完成整個設備的機械裝配。
5）電氣檢測平臺：要求具有智能檢測及錯誤診斷、接線信息可視化顯示、供電保護。
主要由檢測模式和正常模式組成。通過該平臺學生可以了解自己所掌握的設備電氣接線情況、接線錯誤區域，從而更好的學習電氣方面有關知識。
具體要求如下：
智能檢測及錯誤診斷：自動判斷選手接線情況，可實現對選手接線的接線次數、接線數量、接對數量進行統計，指示學生接線有無錯誤。
接線信息可視化顯示：當判斷三次后，將選手接線情況進行可視化顯示，錯誤接線部分標為紅色，指出接線錯誤點，無錯誤時不標注紅色。
供電保護功能：軟件根據界限結果進行電路保護，當選手接線錯誤后，設備考核供電不提供供電輸出，當判斷學生接線正確時輸出，實現了對學生以及設備器件的保護。
6）PLC程序檢測平臺：學生接線完成后，編寫PLC程序并下載至PLC中，進行設備調試。在調試過程中，要求實現以下功能：
程序檢測：在調試過程中，可實現對PLC程序輸入輸出點的檢測，判斷I/O是否與要求的I/O一致，是否輸出，題目要求的功能是否實現。
五、電工綜合實訓考核平臺實訓項目
1、電氣實訓項目
1.1掌握電氣線路線圖的符號；
1.2掌握電氣線路圖的器件選擇；
1.3掌握用萬用檢測電氣元器件方法；
1.4掌握用萬用測量電壓、電阻、電流的方法；
1.5掌握三相異步電機的自鎖控制控制線路的接線；
1.6掌握三相異步電機的正反轉控制線路的接線；
1.7掌握三相異步電機的連續與點動混合控制線路的接線；
1.8掌握三相異步電機的順序控制線路的接線；
1.9掌握三相異步電機的多地控制線的接線；
1.10掌握三相異步電機的Y-△降壓?jiǎn)?dòng)控制線路的接線；
2、PLC實訓項目
2.1掌握PLC基本指令的使用；
2.2掌握PLC的聯機控制的操作；
2.3掌握PLC控制三相異步電機啟?？刂频慕泳€和程序；
2.4掌握PLC控制三相異步電機順序啟?？刂频慕泳€和程序；
2.5掌握PLC控制三相異步電機點動和自鎖控制的接線和程序；
2.6掌握PLC控制三相異步電機Y-△降壓?jiǎn)?dòng)控制的接線和程序；
2.7掌握PLC控制三相異步電機多地控制的接線和程序；
2.8 掌握PLC控制三相異步電機正反轉控制的接線和程序；
2.9 掌握PLC控制三相異步電機自動往返控制的接線和程序；
2.10掌握PLC控制三相異步電機的調試；
六、電工綜合實訓考核平臺配置清單
序號 | 名稱 | 單位 | 數量 | 參數 |
1 | 實訓桌 | 臺 | 1 | 尺寸1400mm*860mm*1010mm 包含兩套角度調節支撐機構、實訓操作板 |
2 | 智能電源控制模塊 | 套 | 1 | 電源控制模塊、RFID 射頻識別模塊、以太網模塊、交流接觸器 |
3 | PLC主機 | 套 | 1 | S7-1200，DC/DC/RLY；加拓展模塊DI16×24VDC，DQ16×RLY |
4 | 漏電開關 | 只 | 1 | 3P+N |
5 | 空氣開關 | 只 | 1 | 4P |
6 | 熔斷器 | 只 | 1 | RT18-32 2P |
7 | 熔斷器 | 只 | 1 | RT18-32 3P |
8 | 交流接觸器 | 只 | 5 | CJX2-0910220V |
9 | 輔助觸頭 | 只 | 3 | F4-22 |
10 | 時間繼電器 | 只 | 2 | 220V |
11 | 按鈕開關盒 | 只 | 2 | 3位 |
12 | 按鈕（不帶燈） | 只 | 3 | 黃、綠、紅 |
13 | 指示燈 | 只 | 3 | 黃、綠、紅 |
14 | 變頻器 | 只 | 1 | G120C，帶網絡接口 |
15 | 三相鼠籠式異步電 動機 | 套 | 2 | JW5024 |
16 | 配套工具 | 套 | 1 | 尖嘴鉗、剝線鉗、壓線鉗、斜口鉗、十字螺絲刀、一字螺絲刀、十字螺絲刀、一字螺絲刀、剪刀 |
