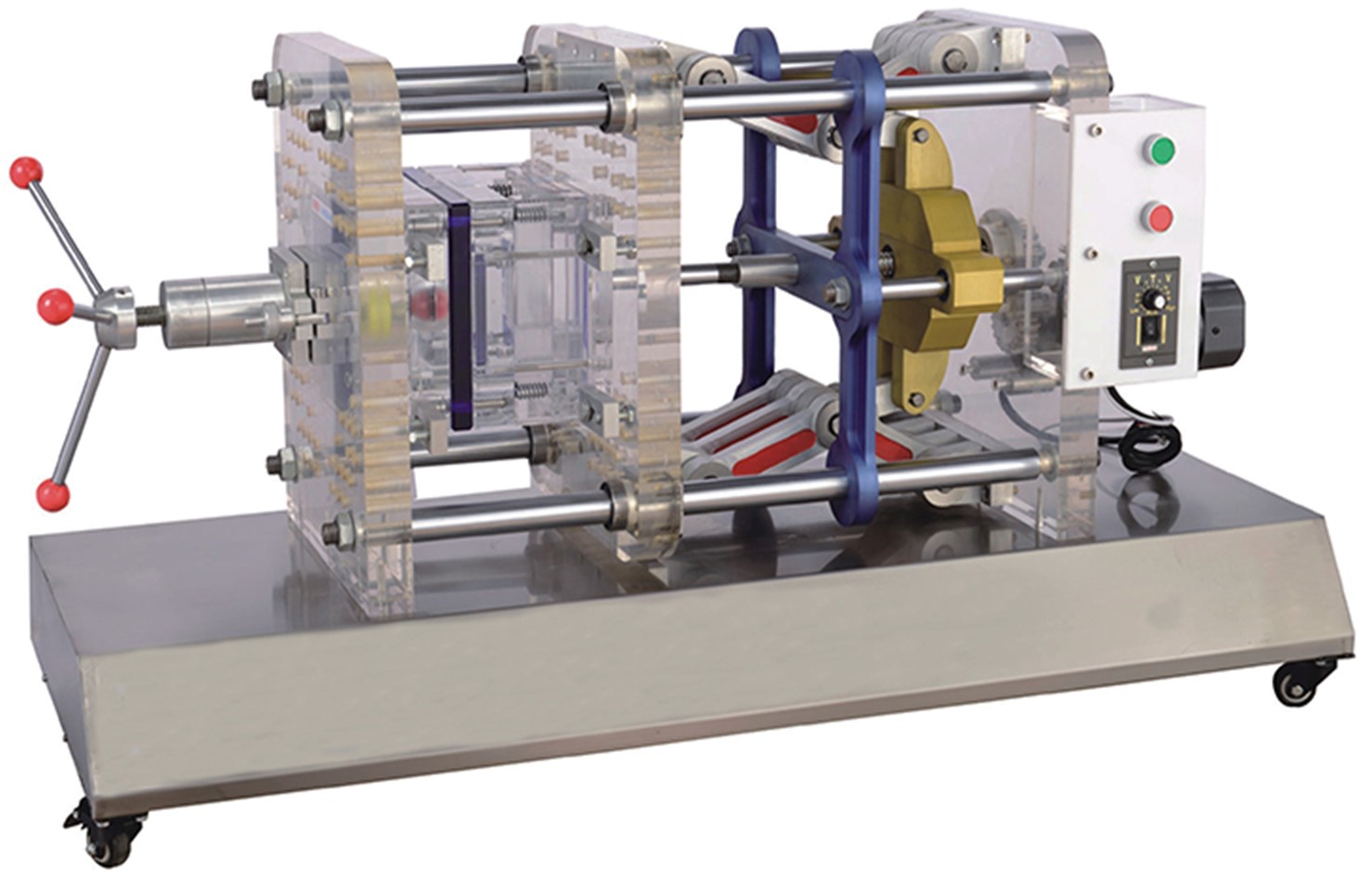

SB-ZS透明注塑成型模擬機
一、主要特點:
1、機身及配套模具全部采用進口有機玻璃制作,該有機玻璃材料耐腐蝕、抗磨性能好,長久不變色演示效果逼真。地座采用1.5mm厚的不銹鋼板制作,具有緊急按鈕,當緊急狀況發生時,確保及時無誤的制止;具有漏電保護功能;制作工藝美觀。
2、注塑原料采用硅膠及配套凝固劑,注朔產品10-15分鐘內變可成型。過程清晰,原理明顯,教學直觀,教具投入的成本少,是一套理想的教學用品。
3、本套產品共設計有十二套配套模具,可供用戶進行選配。

二、技術參數:
1、交流電源:單相220VAC 50HZ
2、配套模具尺寸:240x150mm
3、演示臺尺寸:1200x500x600
4、整機重量:.約70kg
三、配套注塑模(可選)
序號 | 產品名稱 | 型號規格 | 序號 | 產品名稱 | 型號規格 |
1 | 頂桿頂出式單分型面模注射模 | 240x200 | 6 | 斜導柱模 | 240x200 |
2 | 拉鉤式雙分型面模 | 240x200 | 7 | 彎管模 | 240x200 |
3 | 熱流道模 | 240x200 | 8 | 斜頂模 | 240x200 |
4 | 頂出先復位模 | 240x200 | 9 | 旋轉牙紋模 | 240x200 |
5 | 二次頂出模 | 240x200 | 10 | 推板模 | 240x200 |

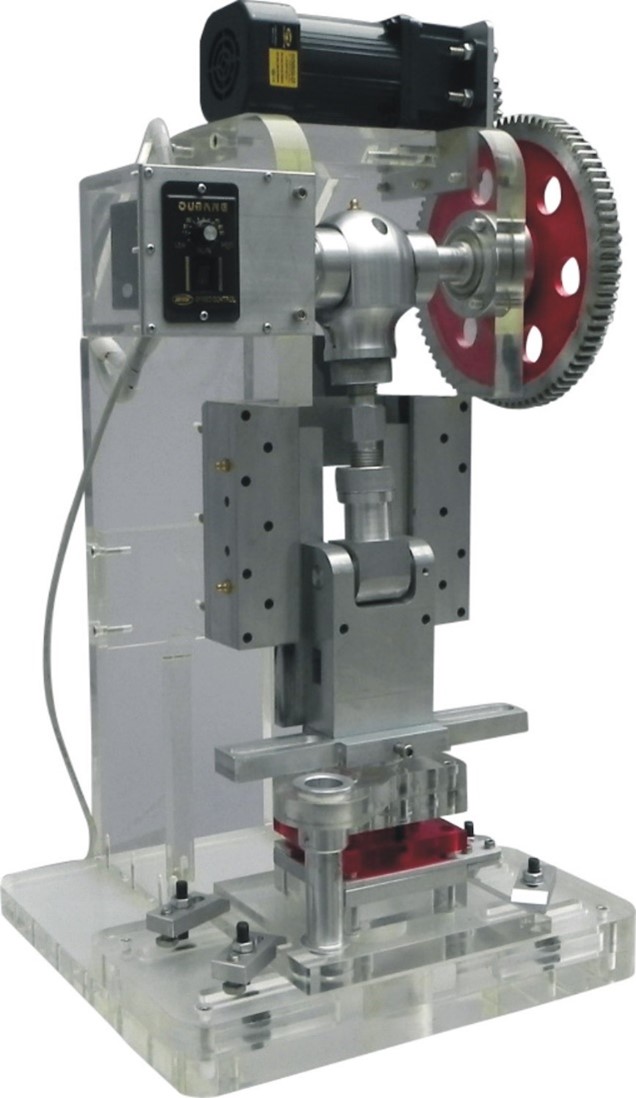

SB-CM透明五金沖壓模擬機
本機是對生產用機進行了微縮和改進,具有體種小、可隨意移動,適用于課堂教學的微型實驗臺。該產品以完成沖裁、拉伸、成型等動作。具有結構簡單,操作方便,且價格低廉的優點,無噪音無污染,并且可采用220V電壓,可在任何有電場所使用。填補了模具教學中無實驗用機的空白。本機可對透明拆裝模具進行課堂上模擬演示,能在實驗中看到模具的運動過程,提供設計人員對模具設計中的各機構產生更為實際的思維。

一、學習目的:
為了新學圓快速了解沖床的基本知識,了解工作原理流程與制度規范,從而幫助學生更快的熟練新設備和新的工作崗位,更快的進入正常生產狀態,提高工作績效。
二、范圍:
熟練開關機、模具加油和上下模具安裝事項、沖床性能等使用注意項。??熟悉機床各個緊急按鈕的位置及使用方法,當緊急狀況發生時,確保及時無誤的制止。
三、作業要求:要求學生拆裝沖壓模具的調整。
四、透明五金沖壓模擬機主要特點:
1、機身及配套模具全部采用進口有機玻璃制作,該有機玻璃材料耐腐蝕、抗磨性能好,長久不變色演示效果逼真。
2、本套產品共設計有六套配套模具,可供用戶進行選配(可以增加不同的沖壓模具)。
3、模具可以沖壓0.1-0.3mm厚的鋁片。
4、五金沖壓模擬機的活動部分采用優質鋁合金精加工。
五、技術參數:
1、交流電源:單相220VAC 50HZ
功率:120W
電機轉速:1350r/min(無極調速)
減速比:36/1
2、沖壓機配套齒輪:(大齒輪m=3、z=80、小齒輪m=3、z=22、)
3、配套模具尺寸:200x150mm
4、模具配套導柱:SRP滾珠導柱導套
5、演示臺尺寸:450x450x820mm
