SB-990H型電氣控制技術實訓設備（單面雙組型）
一、概述
電氣控制技術實訓設備、電氣控制技術實驗室設備主要承擔電氣工程及其自動化、農業電氣化、農業機械化及其自動化、機械設計制造及其自動化等專業的教學、科研和學生科技創新工作，主要服務于《電氣控制技術》《電力拖動控制系統》《變頻技術》《電工技術》《機電一體化技術》等課程。
電氣控制技術實訓設備（單面雙組型）由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電氣裝配實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，電氣裝配實訓裝置是一種理想的職業教育實訓設備
二、設備技術指標
1. 外型：整體尺寸1640mm×700mm×1638mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源(雙面具有相同資源)：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
三、 設備結構功能

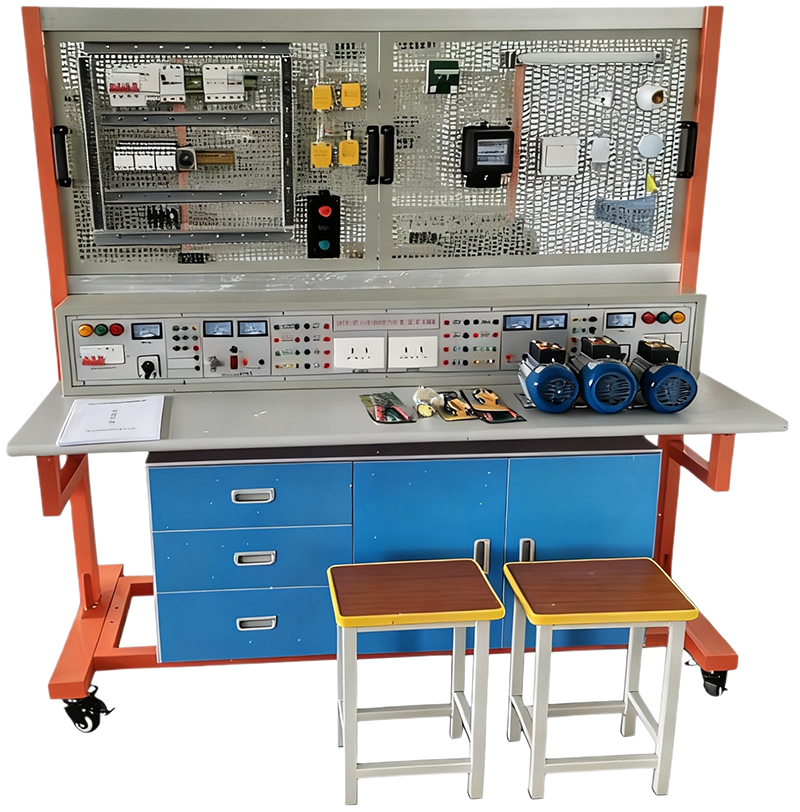

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方每面是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3。實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×800mm×510mm。
3、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1。5MM，大小774*580MM
四、本設備可完成的典型實訓項目舉例
1.照明電路安裝連接實訓；
2.日光燈連接實訓；
3.單相電能表的應用；
4.電動機點動與連續轉動電路連接實訓；
5.按鈕聯鎖的電動機正、反轉電路連接實訓；
6.接觸器聯鎖的電動機正、反轉電路連接實訓；
7.接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
8.兩地控制的電動機控制電路的安裝；
9.電動機定子繞組串聯電阻啟動控制電路連接實訓；
10.按鈕切換的Y－△啟動控制電路的連接實訓；
11.時間繼電器切換的Y－△啟動控制電路的連接實訓；
12.電動機半波整流能耗制動控制電路連接實訓；
13.電動機全波整流能耗制動控制電路連接實訓；
14.電動機反接制動控制電路連接實訓；
15.電動機往返行程控制電路連接實訓；
16.電動機順序啟動控制電路連接實訓；
17.電動機定時運轉控制電路連接實訓；
18.按鈕切換的雙速電動機控制電路連接實訓；
19.時間繼電器切換的雙速電動機控制電路連接實訓；
五、 配置表
序號 | 設備名稱 | 技術參數及技術要求 | 數量 | 單位 |
1 | 電氣裝配實訓裝置 | 1.外型：整體尺寸1680mm×750mm×1630mm；
2.設備的材料：鈑金、鋁合金結構；
3.電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組、220V插座式4組
3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4.接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。 | 1 | 臺 |
2 | 三相漏電開關 | DZ47LE-32 | 2 | 只 |
3 | 三相熔斷器 | RT18-32 | 4 | 只 |
4 | 交流接觸器 | CJX2-0910 220V | 8 | 只 |
5 | 中間繼電器 | JZ7-44 AC220V | 4 | 只 |
6 | 時間繼電器 | F5-T2 AC220V 通電型 | 2 | 只 |
7 | 時間繼電器 | F5-D2 AC220V 斷電型 | 2 | 只 |
8 | 熱繼電器 | NR2系列 | 2 | 只 |
9 | 單向電能表 | DD282 0.5（2）A | 2 | 只 |
10 | 綜合支架1 | 內置按鈕4只、指示燈4只、急停1只、轉換開關1只， LS2-2 2只、3只大功率電阻電阻 | 2 | 只 |
11 | 行程開關 | LX19-001 | 8 | 只 |
12 | 線槽 | 5025 | 4 | 米 |
13 | 接線端子 | TB1512 | 6 | 只 |
14 | 硬線 | 1平方 | 100 | 米 |
15 | 軟線 | 0.75平方 | 100 | 米 |
16 | 導軌 | 200mm | 10 | 條 |
17 | 燈開關 | 飛雕 86型 4開 | 2 | 只 |
18 | 燈頭 | 普通 | 4 | 只 |
19 | 燈泡 | AC220V/40W | 4 | 只 |
20 | 明盒 | 86型 | 2 | 個 |
21 | 實訓電機 | 三相異步電動機 （380V，單速） | 1 | 臺 |
22 | 實訓電機 | 三相異步電動機（380V，單速帶離心開關） | 1 | 臺 |
23 | 實訓電機 | 三相雙速異步電動機 | 1 | 臺 |
24 | 實訓用線 | 常用 | 1 | 套 |
25 | 常用工具 | 一字螺絲刀、十字螺絲刀、斜口鉗、剝線鉗、壓線鉗、數字萬用表 | 1 | 套 |
26 | 電力拖動仿真教學實訓考核軟件 | 內設電力拖動典型電路，模擬線路電流流向各元件動作等，模擬生動形象，使學生更容易接受、掌握。 | 1 | 套 |
27 | 機床模擬考核軟件 | 考核軟件還具有教學功能，可介紹多種機床的工作原理、線路結構等內容。使用計算機模擬設故考核，使學生從模擬到實物階段性地學習，跟容易接受。 | 1 | 套 |
28 | 網孔板 | 774×580mm 用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級； | 2 | 塊 |
29 | 實驗說明書 | 指導學生實訓 | 1 | 套 |
