SBLYZDH-2-A中央空調一次回風及給排水DDC控制實訓系統
一、概述：
系統包含“中央空調一次回風系統”和“給排水系統”兩個被控模塊，采用Lonworks DDC控制完成對兩個模塊的自動化控制，采用工業組態軟件完成系統監控。要求通過該模塊的實訓操作，可強化訓練學生的DDC編程和工業監控系統設計能力，多個系統之間還可以進行Lonworks網絡組網、系統集成等技術的強化訓練。它適合樓宇智能化工程技術、建筑電氣、電氣自動化、計算機控制技術等相關專業的教學和培訓。
二、系統結構與組成：

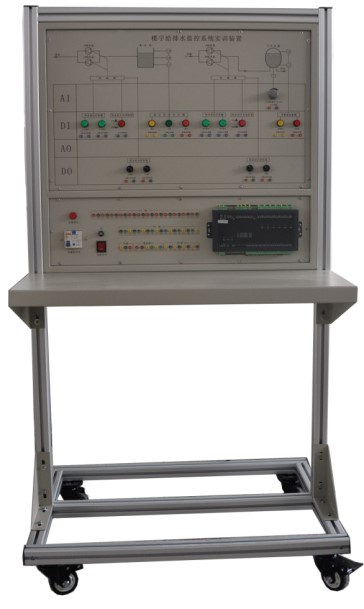

1.系統采用落地式型材臺架+網孔板的結構形式設計，“中央空調一次回風系統”和“給排水系統”兩個模塊安裝在型材臺架上。兩個模塊的組成如下：
2.中央空調一次回風系統監控模塊，采用模擬控制方式，主要配置有新風閥、壓差開關、盤管、防凍開關、加濕器、送風機（包括配電箱）、溫濕度傳感器等?？赏瓿梢淮位仫L(fēng)空調機組的“回風溫度控制”、“回風濕度控制”、“風閥控制”、溫/濕度/運行狀態監控”、“定時啟/?？刂啤?、“保護監控”、“報警控制”、“聯動控制”等功能。
3.給排水系統監控模塊，要求采用模擬控制方式，主要配置有給水泵（兩臺）、排水泵（兩臺）、供水箱高/低報警水位、集水坑高/中/低位傳感器、壓力變送器等?？赏瓿山o排水系統的“水位監測”、“水泵啟/?！薄ⅰ霸O(shè)備運行狀態監控”、“報警控制”等功能。
4. DDC控制系統，由Lonworks DDC控制器、LON網卡、Lonmaker編程軟件和力控組態軟件組成，可完成中央空調一次回風、建筑給排水等系統的自動化監控，可進行DDC編程、Lonworks網絡組網和系統集成。
三、主要技術性能
1.輸入電源要求：單相三線AC220V±10% 50Hz
2.工作環境：溫度-10℃～40℃ 相對濕度≤85% （25℃） 海拔≤4000m
3.裝置容量：≤0.2kVA
4.外形尺寸：830mm×520mm×1640mm
5.安全保護：具有漏電壓、漏電流保護，安全符合國家標準
四、實訓項目
Lonworks DDC編程、.組態監控系統設計、中央空調一次回風監控系統實訓、給排水監控系統實訓
五、設備技術平臺主要配置
序號 | 項目名稱 | 主要部件配置或規格要求 | 數量 |
1 | DDC控制對象系統臺架 | 由鋁型材框架和網孔板組成，外型尺寸830mm×520mm×1640mm。 | 1臺 |
2 | 給排水監控模塊 | 采用模擬控制方式，用DDC實現水位監測、水泵啟/停、設備運行狀態監控、報警控制。DDC控制器（11UI/4DO/2UO/2AO）配置1個。 | 1套 |
3 | 中央空調一次回風監控模塊 | 采用模擬控制方式，用DDC實現回風溫度控制、回風濕度控制、風閥控制、溫/濕度/運行狀態監控、定時啟/停控制、保護監控、報警控制、聯動控制。DDC控制器（11UI/4DO/2UO/2AO）配置1個。 | 1套 |
4 | LON網卡 | USB接口 | 1張 |
5 | 工業組態軟件 | 力控6.0 | 1套 |
