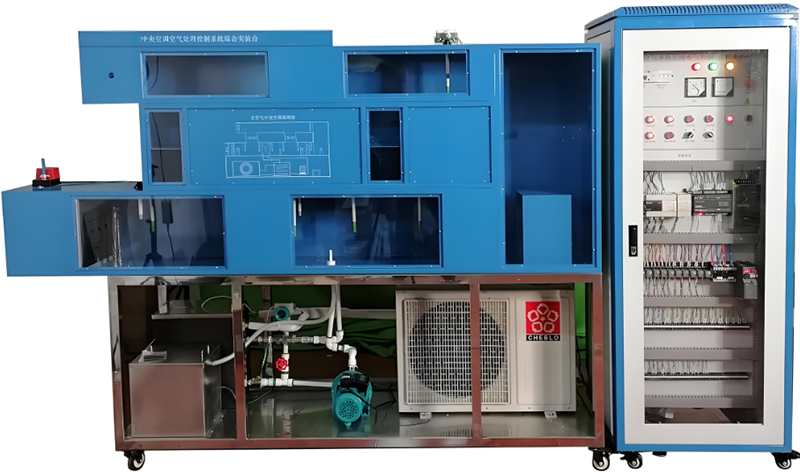

SBZY-2型中央空調空氣處理控制系統綜合實訓裝置
一、概述
央空調空氣處理控制系統綜合實訓裝置、中央空調全空氣調節系統實訓平臺 是根據目前國內建筑電氣，樓宇智能化精心設計的綜合實驗裝置，本裝置結合當前安防領域的先進技術，從教學實驗的要求的角度出發，以工程化的設計理念完整的實現了中央空調全空氣調節系統的工作過程。
二、系統特點
綜合性；采用國內先進的二次回風系統，在同一臺實驗臺上完整的完成
8種制冷系統工況
工程化；整套控制系統大部分采用工業現場實際應用部件
開放性；裝置采用透明化，開放性設計，學生能夠清晰的了解整個系統工作原理
安全保護；裝置設有強電漏電系統裝置
采用空氣加熱系統；能在夏季模擬冬季的工狀況。
三、技術參數
1，輸入電源：單相三線～220V±10% 50Hz
2，工作環境：環境溫度范圍為-5℃～+40℃
3，相對濕度＜85%(25℃) 海拔＜4000m
4，裝置容量：＜3.8kVA
5，外形尺寸：3400mm×700mm×2100mm
6，制冷劑類型：R22
7，安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、系統組成
1、該系統由實驗臺、空調冷熱源系統、空氣循環模擬系統、空調控制與測試系統和電氣控制柜等組成。使用不銹鋼和有機玻璃材料防止設備生銹和老化。設備配有真實的恒溫供暖、恒溫冷氣系統，直觀生動地把工業實際應用展現出來，簡潔明了。采用帶標準通訊接口的控制器，保證了中央空調系統與樓宇系列其他子系統及管理層的無逢集成。
2、實驗臺采用不銹鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構，有機玻璃封板，實驗直觀清晰。
3、空調冷熱源系統采用1.5P以上熱泵空調的室外機組和盤管蒸發器，組成冷源和熱源，整個供水系統的動力源為磁力驅動泵，由制冷系統將水箱的水溫制冷/制熱，再由水泵打到表冷器中，通過表冷器與空氣進行交換，水又回到水箱，實現循環使用。
4、冷熱源參數：額定電壓：AC220V 制冷/制熱額定輸入電流：5.0A/5.6A制冷/制熱額定消耗功率：1.10KW/1.21KW 制冷量3200W、制熱量4350W 。表冷器參數：排熱量5000W環排數3*6。磁力驅動泵參數：材質：不銹鋼揚程：>8m; 流量：>30L/min; 功率：0.18KW。
5、加濕裝置參數：由加濕器主機和加濕噴頭組成型號：SPT1.6額定功率：>1.2KW蒸汽噴管（φ10）。
6、空氣循環模擬系統空氣流程由左邊的新風進口進風，經過空氣過濾器對新風進行過濾，然后經換熱器進行冷熱交換，再經過加濕裝置和風機，從左下角送到模擬房間，最后由模擬房間左上角送出房間，由排風口排出。同時，應設有一次回風、二次回風。所有風門均為電動調節機構，通過調節旋鈕可控制其開度大小。粗效過濾器（370×357×23）預熱器共三組單組功率300W，共900W，再加熱器共三組單組功率300W,共900W，送風機（轉速2600r/min、風量17m3/min），模擬房間電熱源共三組單組功率300W,共900W新風進口風閥、一次回風風閥、二次回風風閥及排風閥風閥參數：額定電壓：AC220V 扭矩：15N。
7、測量儀表有7組以上溫濕度傳感器、三組風速傳感器和一組流量傳感器及顯示儀表組成。
8、溫濕度傳感器：安裝方式管道式溫度測量范圍：-20℃～60℃ 測量誤差：± 0.5℃濕度測量范圍：0～100%測量誤差：± 3%探頭工作溫度-40℃～120℃。
9、風速傳感器安裝方式：管道式測量范圍：0～10m/s、0～15m/s、0～20m/s探頭長度200mm探頭工作溫度-25℃～50℃
10、渦輪流量變送器測量范圍：0.2～1.2m?/h壓力：6.3MPa。
*11、 DDC控制模塊3個
多協議DDC控制器，通過RS-485能支持BACnet MS/TP協議，Modbus協議；
標準協議，兼容和適用于多種組態軟件；
8個輸入通道可配置為電壓輸入,電流輸入,開關量輸入,電阻測量,NTC10K輸入測量；
8個輸入通道為隔離開關輸入；
4個輸出通道可配置為電壓輸出,電流輸出和開關量輸出(控制外接繼電器)；
8個輸出通道為繼電器輸出；
8個輸入通道采用了高速12位A/D采樣采集模擬量輸入信號；
4個輸出通道采用了高速16位D/A轉換產生模擬量輸出信號；
模塊化的編程方式，所見即所得；內置多種常用應用算法
軟件功能，具有程序編寫，控制，資源導入輸出，恢復與刪除等功能。具有新建應用，開發應用、備份、制作運行包、圖型化編輯、豐富的圖形數據庫、支持多種品牌工業控制器；
12.變頻器三菱4K
工作電壓：AC220V功率：0.4kW:風道溫度PID控制，利用變頻器和DDC的AI、AO功能實現PID連鎖閉環控制。變頻器工作電壓：AC220V功率：0.6KW。
13、適配器型號：三維力控組態監控軟件；網絡模塊1個：協議：BACnet Router；通訊介質：雙絞線工作電壓：DC24×(1±10%)V或AC17V，允許范圍：AC14.45V～18.7V
14、電氣控制柜：主要三相漏電斷路器、電源指示燈、旋鈕開關、風機調速模塊、開關電源、微型繼電器等組成，進行相應的操作控制，如加熱器的電源、送風機電源、制冷/制熱的啟動等，并帶有相應的指示。
15.風機安裝臺：采用不銹鋼制造，。控制屏采用鐵質雙層亞光密紋噴塑結構框架，鋁質面板
16.儀表系統：主要有交流電壓表、交流電流表以及各種溫度檢測儀表。
17.交流電壓表：電壓測試范圍為600V（交流電流表：測量范圍為0～5A，量程顯示系統參數：
18.動力變速部分：采用變頻器控制電機的運轉速度，從而使風機有不同的運轉速度。
19.風管系統：采用鐵質雙層亞光密紋噴塑結構組合而成，造型美觀。
20、風閥：220V電壓、可以遙控調節角度，45度、90度模式。自動時通過DDC軟件自動切換一次回風模式、全空氣模、二次回風模式、全直流模式
22、配套網絡版的給暖通給排水仿真軟件，可有效地演示給排水系統功能。
（1）演示功能所包含的教學內容
操作程序（順序、步驟）演示--這種演示具有嚴格的順序關系及操作標準。（投標文件中提供軟件具有該功能的截圖）
操作方式方法演示--這種演示具有一定的選擇性、邏輯性。
偶發事件演示--這種演示一般用于安全教育、故障處理內容，具有強烈的震撼作用（投標文件中提供軟件具有該功能的截圖）
錯誤操作結果演示--這種演示具有強烈的刺激作用，使學生產生深刻的記憶。
（2）演示功能所能實現的教學目標
示范性標準操作演示教學；
現場安全教育教學；
降低誤操作頻率教學。
（3）演示功能所能實現的教學效果
通過演示使操作者熟悉操作程序（順序、步驟）通過演示使操作者了解操作過程邏輯關系；
通過演示使操作者高度重視安全操作與安全生產；
通過演示使操作者牢記現場誤操作所帶來的嚴重后果；
21、智能模塊模塊可檢測、監控裝置電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備的電流值，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護、軟件平臺：電流、電壓,溫度、并通過CAN /GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。、通過手機可下載APP軟件控制系統，或者電腦通過軟件監控，關鍵時可切斷總電源。監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。電流檢測通道：1路、電壓檢測通道：3路報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、通訊接口 通訊/GPRS通訊(選配)有效通訊距離≤1km。
* 13通過手機可下載APP軟件控制系統，或者電腦通過軟件監控，功能顯示：可顯示電壓、電流、功率
五、實驗項目
1.封閉式系統冬季運行工況
2.封閉式系統夏季運行工況
3.直流式系統冬季運行工況
4.直流式系統夏季運行工況
5.一次回風系統冬季運行工況
6.一次回風系統夏季運行工況
7.二次回風系統冬季運行工況實驗
8.二次回風系統夏季運行工況實驗
六、配置表
序號 | 名稱 | 參數 | 數量 |
1 | 空調主機 | 1.5P | 1 |
2 | 風管 |
| 1 |
3 | 不銹鋼架 | 2000*600*700高 | 1 |
4 | 不銹鋼水箱 | 450*300*400高 | 1 |
5 | 蒸汽水箱 |
| 1 |
6 | 渦輪流量計 | 1.5T | 1 |
7 | 加熱器 | 200W | 3 |
8 | 加濕器 | 200W |
|
9 | 變頻器 | 0.4KW | 1 |
10 | 1.5P蒸發器 | 定做 | 1 |
11 | 溫度傳感器 | 4-20MA -40到+80度 | 4 |
12 | 溫度傳感器 | PT100 -40到+80度 | 2 |
13 | 濕度傳感器 | 4-20MA 0-9999 | 4 |
14 | 風速傳感器 | 4-20MA測量范圍：0～10m/s探頭長度200mm | 1 |
15 | 風速傳感器 | 4-20MA測量范圍：0～15m/s探頭長度200mm | 2 |
16 | 流量計 | 4-20MA | 1 |
17 | 水泵 | 1.5T |
|
18 | 250風機 | 380V | 1 |
19 | 電動風閥 | 220V | 4 |
20 | 水蒸發器 | 1.5P | 1 |
21 | 有壓過濾網 | 定制 | 1 |
22 |
| I/O 數量：8個UI，4個DO，6個UO，5個AO | 3 |
23 | DDC專用通信卡 |
| 1 |
24 | 組態軟件 |
| 1 |
