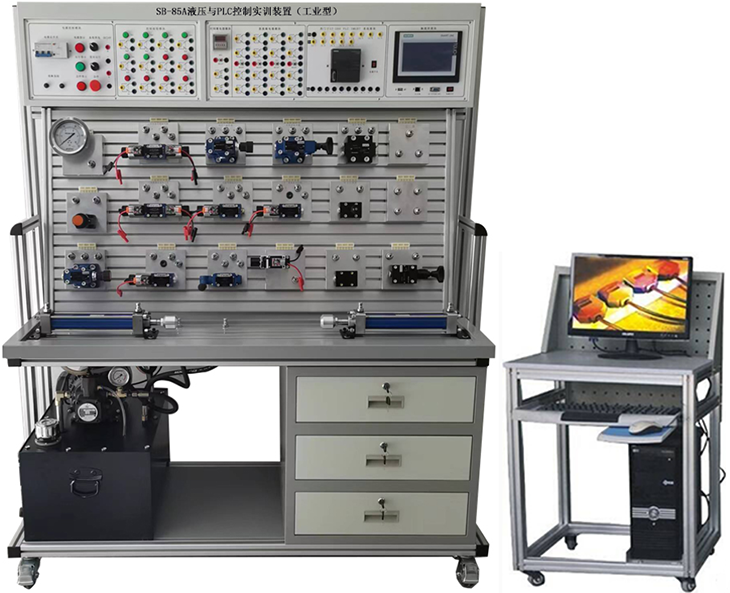

SB-85A液壓傳動綜合實訓臺（工業型）
一、概述：
液壓傳動綜合實訓臺（工業型）是我公司根據高校機電一體化對電、液控制的教學大綱要求，我公司液壓與PLC控制液壓實訓設備的優點，采用了開放型實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。液壓傳動綜合實訓裝置集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、液壓實訓裝置功能：
1、系統采用電、液一體化結構，下半部分為標準化液壓實訓板，用以完成液壓元件的安裝固定、油路及電路的連接；上半部分為自動化控制箱，用以完成PLC、低壓電器等的安裝和接線。
2、實訓裝置主框架采用歐標鋁型材結構，傾斜安裝實訓面板鋁型材結構平臺，主要用于安裝液壓相關元件型材表面有標準的兩道固定槽，最上面層主要以電氣控制位置。
3、桌面采用鐵質雙層亞光密紋噴塑凹凸型結構，帶有集中收集實訓遺油設計。
4、實訓裝置主框架左邊安裝有油管托架，右邊安裝有導線托架。
5、下柜采用鐵質雙層亞光密紋噴塑結構，用于儲存元器件。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、直流電源：DC24V
3、裝置容量：<2kVA。
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1510mm×700mm×1800mm
7、液壓泵站：最大容積45L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油。變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。電機：額定電壓380V．額定功率1.5kW，絕緣等級B。
8、電源模塊：電源部份配有一個空氣開關、系統供電開關及指示燈、泵站運行開關及指示燈，急停開關及指示燈。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
9、PLC 主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
10、配有控制模塊：PLC主機模塊、直流繼電器模塊、控制按鈕模塊、時間繼電器模塊等。
11、通過機械控制，傳統繼電器控制，先進的PLC自動控制、監控技術于一體，靈活實現其功能。
12、組態仿真控制軟件：液壓實訓系統能夠?qū)崿F(xiàn)組態軟件與實訓設備之間的鏈接，實現組態軟件與硬件之間的結合，通過組態軟件實現對實際回路的控制，使系統具有更強的仿真功能。
通過機械控制，傳統繼電器控制，先進的PLC自動控制及MGGS組態軟件控制、監控技術于一體，靈活實現其功能。
四、可以完成的實訓項目
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路）
五、典型實訓如下：
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用"O"型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用調速閥控制的同步回
17、PLC控制的連續往返回路；
18、PLC控制的延時返回的單往復回路。
19、PLC控制的壓力繼電器順序動作回路
20、PLC控制的行程開關順序動作回路
21、時間繼電器控制的順序回路
六、液壓傳動綜合實訓臺元器件配置清單：
序號 | 型號/規格 | 名稱 | 數量 | 單位 | 備注 |
1 |
| 實訓臺 | 1 | 臺 |
|
2 | 1510×700×1750（mm） | 實訓桌 | 1 | 張 |
|
3 |
| 電腦桌 | 1 | 張 |
|
4 | 三菱FX1S-20MR | PLC主機模塊 | 1 | 塊 |
|
5 | 380V、24V | 電源模塊 | 1 | 塊 |
|
6 |
| 控制按鈕模塊 | 1 | 塊 |
|
7 |
| 直流繼電器模塊 | 1 | 塊 |
|
8 |
| 時間繼電器模塊 | 1 | 塊 |
|
9 | 泵站 | 電機 | 1 | 臺 |
|
10 | 變量葉片泵 | 1 | 臺 |
|
11 | 油溫液面計 | 1 | 只 |
|
12 | 空氣濾清器 | 1 | 只 |
|
13 | 吸油過濾器 | 1 | 只 |
|
14 | 耐震不銹鋼壓力表 | 1 | 只 |
|
15 | 油箱 | 1 | 只 |
|
16 | MOB40-200 | 雙作用油缸 | 2 | 只 |
|
17 | 2FRM5-31B/15QB | 二通流量閥（調速閥） | 2 | 只 | 北京華德 |
18 | 3WE6A61B/CG24N9Z5L | 二位三通電磁換向閥 | 2 | 只 | 北京華德 |
19 | 4WE6C61B/CG24N925L | 二位四通電磁換向閥 | 1 | 只 | 北京華德 |
20 | 4WMM6C50BF | 二位四通手控?fù)Q向閥 | 1 | 只 | 北京華德 |
21 | 4WE6E61B/CG24N9Z5L | 三位四通電磁換向閥（O） | 1 | 只 | 北京華德 |
22 | 4WE6J61B/CG24N9Z5L | 三位四通電磁換向閥（H） | 1 | 只 | 北京華德 |
23 | DRVP10-1-10 | 單向節流閥 | 1 | 只 | 北京華德 |
24 | RVP10-10B | 單向閥 | 1 | 只 | 北京華德 |
25 | DB10-1-50B/100U | 先導式溢流閥 | 1 | 只 | 北京華德 |
26 | DBDH6P10B/100 | 直動式溢流閥 | 1 | 只 | 北京華德 |
27 | DZ10-1-30B/100 | 先導式順序閥 | 1 | 只 | 北京華德 |
28 | DR10-4-50B/100Y | 先導式減壓閥 | 1 | 只 | 北京華德 |
29 | SV10PA2-30B | 液控單向閥 | 2 | 只 | 北京華德 |
30 | HED40P15/100Z14L24 | 壓力繼電器 | 2 | 只 | 北京華德 |
31 |
| 三通 | 4 | 只 |
|
32 |
| 四通 | 3 | 只 |
|
33 | YN-100ZQ/10MPa | 耐震壓力表 | 1 | 只 |
|
34 |
| 行程開關 | 4 | 只 |
|
35 | 膠管 | M16*1.5/8I-W-0.9M(裝好快速接頭) | 10 | 根 |
|
36 |
| M16*1.5/8I-W-0.7M(裝好快速接頭) | 10 | 根 |
|
37 | 電機電源線 | 1 | 根 |
|
38 | 三菱 | 編程電纜 | 1 | 條 |
|
39 | L-HL46 | 液壓油 | 2 | 桶 |
|
40 |
| 液壓實訓指導書 | 1 | 冊 |
|
41 |
| PLC編程軟件、程序、組態軟件 | 1 | 盤 |
|
42 |
| 工具 | 1 | 套 |
|
