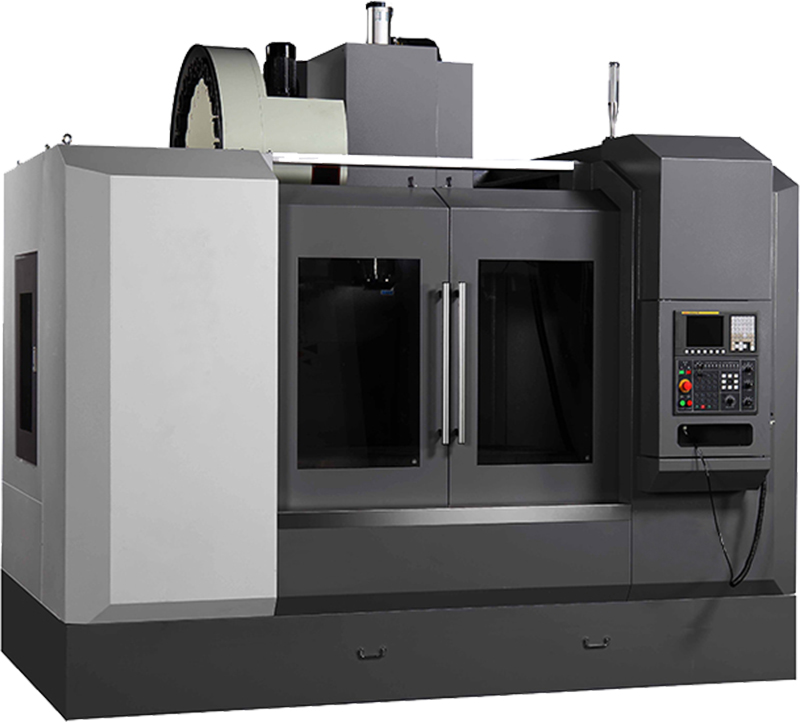

SB-VMCL1160型四軸立式數控加工中心
一、主要結構及特點
四軸立式數控加工中心、機身底座、滑塊、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，金相組織穩定，在內部分布著網狀結構的加強筋，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過噴砂回火震動實效處理，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障；立柱底部為A字形跨式結構，結合大箱體底座，大幅減輕重切削時機身的振動；
1、本機床底座寬大厚實，重量足、重心低、支承優，為高速高精加工提供了有力保障；兩側大坡度的寬斜槽有利于排屑；并對吊裝鏟運進行了合理安排。
2、立柱為人字形，支承穩固，抗扭曲及沖擊的能力大為提高。主軸箱體、滑鞍、工作臺等都經過精心設計，充分考慮了高速高精的要求。
3、床身及主要部件均采用高規格的優質鑄鐵，通過先進的全樹脂砂澆鑄成型工藝，極大的提高了機床結構的精度和穩定性，適應高速度、高精度加工。
4、機床關鍵結構件均由五面體加工中心、龍門導軌磨、專用鏜銑臥加等大型進口高精度數控設備加工，工藝優、精度高。
5、機床的功能部件，包括主軸、滾珠絲杠、導軌、潤滑裝置、聯軸器、絲杠軸承等均為進口/國內名優產品，可靠耐用。
6、三軸進給系統均采用進口直線導軌，耐磨性強，精度高，運行速度快；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；
7、三軸滾珠絲杠均采用預拉伸安裝，提高了絲杠的剛度，最大限度地減少由于高速運轉熱變形引起的誤差。
8、滾珠絲杠軸承為專用絲杠軸承，極大的提高了進給軸的軸向剛性、精度和抗沖擊力。
9、滾珠絲杠與交流伺服電機軸采用彈性聯軸器進行無間隙直聯傳動，保證機械運動的準確定位。
10、配置自動潤滑系統，對導軌和滾珠絲杠進行定時定量潤滑，提高了機床加工精度和使用壽命。
11、機床配置全防護罩，采用整體的鈑金防護底盤，加以得當?shù)乃碗姎馓幚恚w新穎美觀、可靠實用，
12、采用獨立冷卻水箱，鐵屑及冷卻液回收方便，無飛濺滲漏現象，為工廠的管理和工作區域的衛生提供了有力的保障。數控系統及驅動單元均為著名品牌的成熟產品；PLC歷經多年應用，安全可靠；機床電氣設計精當、工藝規范、電器均為國內品牌，故障低、經久耐用。
13、機床裝配工藝精細，運動部分經激光干涉儀和球桿儀補正精度，大大提高了機床運行精度，機械精度遠優于國標。
二、設備用途及適應性
VML1160型立式數控加工中心是多軸控制的現代化加工機床，采用國內外知名數控系統，配圓盤式刀庫可自動連續完成對零件的銑、鉆、鏜、攻等多種工序，適用于大批量生產各種平面、孔、復雜形狀表面的加工，節省工裝，縮短生產周期，提高加工精度。應用場合非常廣泛。
機床大件采用稠筋封閉式框架結構，剛性高，抗振性好，床身、立柱、銑頭、床鞍、工作臺等大件全部采用高強度鑄鐵，組織穩定，確保品質。合理的結構與加強筋的搭配，保證了基礎件的高剛性。寬實的機床床身，箱型腔立柱、負荷全支撐的導軌，可確保加工時的負載能力。X、Y、Z向?yàn)檫M(jìn)口直線導軌，確保運行方向的穩定性。
主傳動采用伺服主軸電機、同步帶輪、同步齒形帶傳動，傳動噪聲低。主軸在8000rpm（帶環噴）范圍內無級變速，對各類零件加工的適應能力很強。主軸組件整套進口，可靠穩定，確保加工精度。X、Y、Z三軸采用高精密滾珠絲桿，搭配預壓式雙螺帽，確保最低背隙。三軸滾珠絲桿采用精密級滾珠絲桿專用軸承，運轉精度高。滾珠絲桿和伺服電機以進口聯軸器直聯，效率高，背隙小。
三、機床主要參數
主要技術名稱 | 主要技術參數 |
工作臺尺寸 | 1200×600mm |
X軸最大行程 | 1100mm |
Y軸最大行程 | 600mm |
Z軸最大行程 | 600mm |
X/Y/Z軸快速進給 | 36×36×36 m/min |
主軸最高轉速 | 8000rpm |
主軸傳動方式 | （1：1）： 皮帶式 |
主軸錐孔形式及安裝尺寸 | BT40-∮150mm |
切削進給速度 | 1～20000 mm/min（根據材料決定） |
T形槽數/槽寬 | 5×18mm |
T形槽間距 | 100mm |
主軸端部到工作臺距離 | 120-720mm |
主軸中心至立柱距離 | 650mm |
工作臺最大承重 | 800kg |
最小設定單位 | 0.001mm |
定位精度 | ≤±0.003/300mm |
重復定位精度 | ≤±0.003/300mm |
主軸電機功率 | 15kw |
進給軸電機 | XY:bis22 Z:bis22Z（帶抱閘） |
刀庫形式 | 圓盤機械式24T |
選刀方式 | 就近 |
刀柄類型 | BT40 |
刀柄錐度 | 7：24 |
氣源壓力 | 5-7kgf/cm2 |
機床外形尺寸 | 2580×3120×2800mm |
機床凈重 | 7500kg |
電源電壓范圍 | 交流三相380V±10%，50Hz ≤20KW |
自動對刀儀 | Z軸 |
氣源設備 | 空壓機和儲氣罐 |
數控系統 | FANUC 0I MF PLUS |
四、第四軸轉臺主要技術參數
主要技術名稱 | 主要技術參數 |
轉臺轉盤面直徑 | Φ320mm |
轉臺轉盤面中心孔直徑 | Φ150mm |
心軸套內孔直徑 | Φ120H7mm |
中心孔慣穿直徑 | Φ120mm |
中心高度（立式使用） | 210mm |
底部到盤面高度（臥式使用） | 235mm |
盤面T型槽寬度 | 14H7mm |
底部導鍵寬度 | 18H7mm |
最小設定角度 | 0.001deg |
轉臺分度（分割）精度 | 15sec |
轉臺重復精度 | 4sec |
轉臺鎖緊方式 | 35kg-m |
轉臺鎖緊方式（氣壓） | 6kgf/cm2 |
轉臺鎖緊扭矩 | 115kgf/m |
伺服電機 | βis22 |
轉臺減速比 | 1：120 |
轉臺盤面最高轉速 | 25rpm |
轉臺尾座 | 頂尖（手動） |
凈重（不含電機） | 204kg |
五、關鍵配套件
·主軸單元：臺灣單銓8000rpm
·刀庫：臺灣岡田/圣杰（24T圓盤機械手式）
·絲杠軸承：日本NSK
·松刀氣缸：臺灣亞德客
·滾柱式線性導軌：臺灣上銀
·滾珠絲杠專用精密螺母： 臺灣盈錫
·聯軸節：臺灣S+P
·氣動元件：臺灣亞德客
·導軌不銹鋼防護罩：國內知名品牌
·集中式自動潤滑系統：日本河谷
·電氣元器件：采用國內外知名品牌
·電氣箱熱交換器： 同飛
六、機床精度標準
·ISO 10791-1998 《加工中心檢驗條件》
·JB T8771.4-1998 《加工中心線性定位精度和重復定位精度檢驗》
·JB T8771.7-1998 《加工中心精加工試件精度檢驗》
·JB T 8801-1998 《加工中心技術條件》
七、主軸傳動系統
·主軸潤滑：使用進口高級潤滑脂潤滑、全封閉、免維護。
·主傳統為伺服主軸電機通過同步內齒帶和同步帶輪傳動到主軸上。
八、進給系統
·三軸進給電機為交流伺服電機。
·三軸能實行平穩的快速移動速度。
·數控系統最小設定與移動單位：0.001mm。
九、機床結構
·主軸具有高剛性結構。
·立柱"人"型結構，剛性好，主軸中心線與立柱兩導軌中心線在同一平面，主軸系統變形小，加工精度高。
·三軸導軌采用進口直線導軌。
·三軸滾珠螺桿和伺服馬達直接傳動，無傳動累積誤差，重復及定位精度高。
·自動換刀結構，動作平穩（加工中心）。
·機床設計采用了機電一體化結構，減少了占地面積，簡化了搬運和安裝。
十、機床防護
·機床外圍采用三維軟件設計精密鈑金（外表噴塑處理）全封閉式安全防護罩,使加工過程中的冷卻液和鐵屑得到安全充分的回收。
·符合GB15760-1995《金屬切削機床安全防護通用技術備件》。
·機床噪聲：符合國家標準〈75db。
·電控柜冷卻采用冷熱交換器降溫，密封防塵，防塵等級IP65。
十一、潤滑系統
·采用自動潤滑裝置，對各滑動面及滾珠絲杠采用容積分配器搭配注油，定時、定量供給所需用油，減少潤滑油的浪費，避免環境污染。
·注油時間間隔和注油量可調。
·油位過低（缺油）時機床顯示報警。
十二、冷卻系統
·機床配大流量冷卻系統。
十三、氣動系統
·氣動系統裝有氣源處理元件、壓力開關、電磁閥等，實現氣動換刀，主軸吹氣。配置外接氣槍，可對工作區域進行清掃。
十四、三色警示燈
紅燈：顯示報警； 黃燈：顯示程序結束； 綠燈：顯示程序正在執行中；
十五：人員培訓
序號 | 項目 | 培訓內容 |
1 | 編程 | 1、程式組成、坐標系介紹講解 2、指令特別介紹講解 3、綜上內容舉例講解 |
2 | 操作 | 1、機床整體結構、開機步驟、操作面板按鍵功能介紹 2、加工程式編輯、操作講解、學員練習編輯程式 3、刀具補正方法及工件移動設定講解及學員練習 4、程式測試步驟講解及學員練習 5、機床操作注意事項及防撞車注意事項 |
3 | 機械維護 | 1、機械結構介紹
·主軸結構介紹
·X、Y、Z軸結構介紹
·刀庫換刀機構介紹（加工中心）
·冷卻及潤滑系統結構介紹 |
2、常見機械故障及維護： ·主軸異聲
·X軸異聲及方向尺寸不準 ·Y軸異聲及方向尺寸不準
·Z軸異聲及方向尺寸不穩
·油路故障排除
·撞車處理過程 |
4 | 電器維護 | 1、常見電器元件及符號介紹 2、基本電器知識介紹 3、機床CNC電器控制圖講解 |
4、常見電器故障排除
·常見處理方法
·伺服報警處理
·模組及主機板指示燈說明 5、參數含義及修改方法，診斷DGN中信號查找及修改方法說明 |
5 | 測試 | 程式操作測試、機械、電器維護 |
十六：隨機附件
序號 | 名 稱 | 規格及標記 | 數量 | 備注 |
1 | 銑夾頭刀柄（含拉丁） | BT40-ER32-100 | 3把 | 隨機 |
2 | 卡簧 | Φ6.8.10.12mm | 各1把 | 隨機 |
3 | 立銑刀 | Φ6.8.10.12mm | 各1把 | 隨機 |
4 | 主軸單元 | BT40 | 1套 | 已裝在機床上 |
5 | 刀庫 | 圓盤機械手式 /24T | 1套 | 已裝在機床上 |
6 | 增壓打刀缸 |
| 1套 | 已裝在機床上 |
7 | 冷卻泵 |
| 1套 | 已裝在機床上 |
8 | 潤滑系統 |
| 1套 | 已裝在機床上 |
9 | 氣動系統 |
| 1套 | 已裝在機床上 |
10 | 伺服主軸電機 |
| 1套 | 已裝在機床上 |
11 | 進給軸伺服進給電機 |
| 3套 | 已裝在機床上 |
12 | 第四軸 |
| 1套 | 已裝在機床上 |
13 | Z軸自動對刀儀 |
| 1套 | 已裝在機床上 |
14 | 空壓機 |
| 1套 | 已裝在機床上 |
15 | 機床配套墊鐵及地腳螺栓 |
| 1套 | 隨機 |
16 | 數控銑刀鎖刀座及換刀扳手 |
| 1套 | 隨機 |
17 | 機床配套壓板（58件套） |
| 1套 | 隨機 |
18 | 工具箱內含維護扳手、螺絲刀等工具 |
| 1只 | 隨機 |
19 | 機床說明書及合格證 |
| 1本 | 隨機 |
20 | 數控系統用戶說明書 |
| 1套 | 隨機 |
