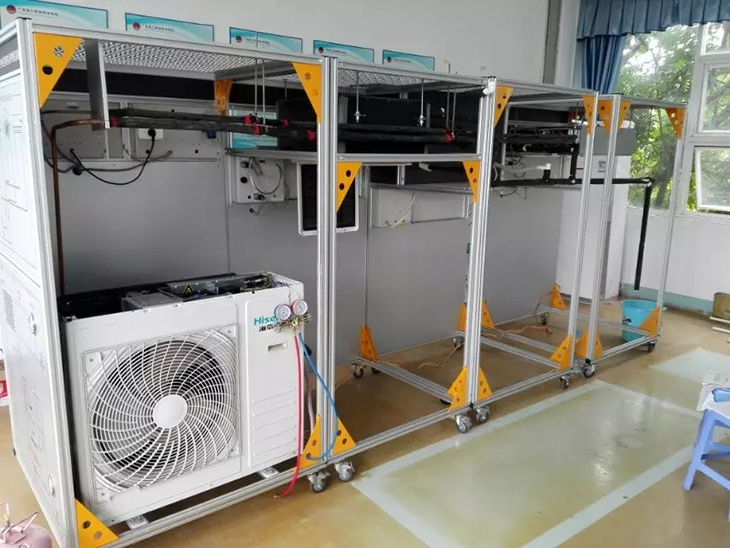

SBJD變頻多聯空系統多聯機系統實訓裝置
一、產品概述
變頻多聯空系統多聯機系統實訓裝置,是在電力空調系統中，采用變頻壓縮機、電子膨脹閥和先進控制系統，控制壓縮機的制冷劑循環量和進入室內換熱器的制冷劑流量，實時地滿足室內冷熱負荷要求的高效率冷劑空調系統。
變頻多聯空系統多聯機系統實訓裝置空調系統具有節能、舒適、運轉平穩、占用的建筑空間比較小等諸多優點，更能滿足用戶個性化的使用要求，在幾百到兩萬平方米的建筑物中得到廣泛應用。
二、變頻多聯空系統多聯機系統實訓裝置主要特
1、分階段調節：變頻壓縮機可調節范圍位于其額定能力的48%～120%之間，其，分階段調節；而壓縮機電動機的轉速是根據室內空調負載成比例變化的。
2、 結構形式：每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及可觀測到機組的全部控制電路。
3、系統的完整性、獨立性：與實際中的家用中央空調，其控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。，
4、實訓裝置系統設有模擬故障設置功能，在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
5、制冷供暖考核裝置智能物聯網平臺
1）、制冷考核裝置智能物聯網平臺：是公司自主研發生產的物聯網智能化制冷考核裝置設備管理平臺、集中管理、遠程控制、報表打印、數據分析等應用功能 ,能同時管理224臺制冷空調實驗裝置。
2）該系統由云平臺后臺管理軟件與物聯網硬件設備組成，設備連接至云平臺，可通過后臺云平臺管理軟件遠程監測每臺空調的運行狀態，實現的統一管理、遠程開關、云平臺存儲并分析數據，用戶可根據大數據分析結果制定制冷空調實驗裝置節能減排管理方案
3）設備硬件：分為中繼路由與智能終端，中繼與終端之間采用無線通訊，抗干擾能力強，覆蓋范圍廣；制冷考核裝置可通過連接本地局域網或連接互聯網的電腦、手機等，對所有空調狀態進行集中監測和管理。
4)子系統，系統由多個子系統組成，獨立顯示控制數據，數據顯示窗口：液晶面板，可同時顯示溫度，濕度等數據。
A、云平臺：云平臺24小時實時監控制冷供暖考核裝置設備的運行狀態，遠程控制、存儲并分析數據、連接互聯網的電腦、手機登陸。
B、組網方式：設備可能過LORA、RS485等方式連接，并通過NB-IOT GPRS、4G-LTE、以太網、WIFI連接。
C、服務器：可通網絡環境特殊要求的客戶服務
D、數據分析：可記錄制冷供暖考核裝置用電量，溫度、濕度用可能特殊用電量合理配置，
E、遠程輔助控制中心：通過手機電腦、WEB網頁遠程控制設備、遠程開關制冷考核裝置、查看實時溫度、自動記錄溫度、濕度數據、遠程溫度溫度準、遠程設置控制器每一臺參數
F、自動控制：控制器設定的制冷供暖考核裝置參數和模式、溫度控制、溫室度控制
G、歷史數據：可查詢制冷考核裝置歷史溫度、歷史濕度、數據曲線及導出數據
H、總臺數據報警：每一臺制冷供暖考核裝置控制器可獨立向總臺過溫度、過濕度報警。
三、技術要求
1、電源：三相五線AC220V±10% 50Hz 室外機總電流25A
2、系統尺寸：1000MM*4000MM*2150MM
3、采用微電腦變頻控制，可以通過總線實現集中控制檢修。
4、具有專用數據采集系統，在上位計算機實現參數檢測，故障記錄，數據 曲線等
四、變頻多聯空系統多聯機系統實訓裝置的基本組成
充分地展示了家用中央空調的結構形式、控制原理、系統不同工況時的參數變化及空調制冷系統流程圖。每個終端機組處理系統都是相互獨立的。
1、安裝實訓架子：
實訓裝置采用移動框架4040鋁型材結構，安裝好后可固定位置，防止移動而牽動制冷系統管路。整個模擬房頂采用1.5MM的網多功能網孔板設計使用專業家用中央空調專用吊架。掛壁式后安裝板同樣也采用的網多功能網孔板設計.
2、智能溫度控制系統：
智能溫控能對被控對象進行溫度測量與顯示，調節溫度上、下限設定，完成制冷、制熱、停機等功能；顯示工作狀態和便于觀察被空調房間內溫度，操作方便。
3.系統流程圖：
工作流程圖板，詳細說明制冷系統流程、監測點溫度、工作狀態指示、系統部件說明。
4、系統測量儀表3套：
配備指針式真空壓力表、可測量制內機的工作壓力。
5、溫渡測量儀表3套：
數顯溫度表3套，電壓220V/電阻10K，溫度計-50-120度，用于測量系統工作時的關鍵點溫度，有利于實驗時對系統故障的判斷。
6、電源測量儀表:
交流電壓表、交流電流表等組成，測量整機系統的工作電流，電壓。可以判斷空調系統的工作狀態，和制冷劑的多少。
7、電源模塊：
鋁合金掛箱尺寸：440MM*496MM鐵質面板，彩色噴繪，分別安裝有電壓表、電流表，管道連接原理圖、電腦故聯機測試端子。
8、主機掛箱：
鋁合金掛箱尺寸：440MM*496MM鐵質面板，彩色噴繪。噴繪有系統容量設定原理，原理電氣接線圖
9、風機盤管控制單元掛箱：
鋁合金掛箱尺寸：505MM*496MM鐵質面板，彩色噴繪。噴繪有系統容量設定原理，故障原理電氣接線圖,故障代碼表�？蓮氖殖制魃戏治龃_定故障位置.電源可單獨對單個系統的開啟和關閉，設定有溫度測量單元，可測量系統進管制冷劑的溫度，出口制冷劑的溫度。
10、風機盤管控制電氣原理掛箱:
495MM*496MM鐵質面板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控制原理，傳感器分布，保護系統.
11、上位機檢修工作站：
由智能軟件、電腦組成，可以對1-64臺內機的狀態進行設定
五、變頻多聯空系統多聯機系統實訓裝置主要配置表
|
序號 |
名 稱 |
主要部件、器件及規格 |
數 量 |
備注 |
|
1 |
模擬房間 |
長×寬×高為100cm×100cm×215cm |
4套 |
|
|
2 |
多聯主機 |
額定制冷量：8.0kW、額定制冷量：8.0kW、壓縮機：直流變頻雙轉子、制冷劑：R410a、充注量：4.0kg、 |
1臺 |
|
|
3 |
室內機 |
風管式：制冷量：2.0kW、制熱量：2.0）kW、循環風量：270m3/h、連接方式：喇叭口連接 |
3臺 |
內機可選數量1到64個內機 |
|
4 |
測量儀表 |
耐震真空壓力表：量程-0.1～1.5MPa、-0.1～3.5Mpa； |
1套 |
|
|
5 |
溫度儀表 |
測量范圍：-40℃～70℃ |
6個 |
|
|
6 |
分岐器 |
|
4個 |
|
|
7 |
中央空調控制器 |
|
3個 |
|
|
8 |
智能多聯機測試控制軟 |
|
1個 |
|
|
9 |
智能考核系統 |
|
1套 |
|
|
10 |
空調流程板 |
鐵板噴繪面板 |
4套 |
|
|
11 |
產品實驗指書 |
|
1份 |
|
|
12 |
真空泵 |
|
1套 |
|
六、智能考核系統:
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
6.1、 控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。
6.2、驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
6.3、 手持移動控制終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
6.4、手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
6.5、可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
6.6、可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
七、智能多聯機測試控制軟件
1、中央空調測試程序:
中央空調機由于工程復雜，設備分散，有的已經裝修在開花板上測試程序，一但出現了故障，工程量相當大，為了能夠快速準確地測出故障是由主機機組還是室內機的故障的，每個生產廠家根據生產的和維修的需要而開發了中央空調測試程序�？蓽y試壓縮機的運轉頻率，傳感器的各種數據，電子膨脹閥的工作步數等幾十種中央空調的工作數據和狀態，軟件可實現對內機的控制，,可以對1-64臺內機的狀態進行設定。是高校提供了好的研究的學習設備。
中央空調測試維修控制程序軟件；能夠準確地快速確定故障發生在哪個機組，軟件同時我顯示空調100多個在線數據和運行狀態，據不同的機型有不同的界面，具體為：1拖16(EVI)、1拖32、數碼模塊化1拖64、變頻模塊化1拖64、熱回收、單機直流變頻、單機交流變頻、智能變頻、單機420、單機900、模塊式風冷螺桿等所有中央空調機。
2、監測維修軟件:
軟件配有中央空調和空調主機系統轉換，軟件可"手動"或"自動"選取需要監測的機型：
3、顯示界面:
參數設置都正確后,就可以對機組進行監測了,始監測",軟件會對數據進行解析,顯示和存儲。軟件的顯示界面主要有兩個：文本顯示界面和曲線顯示界面
文本顯示界面：可測試壓縮機的運轉頻率，傳感器的各種數據，電子膨脹閥的工作步數等幾十種中央空調的工作數據和狀態，
在該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、當前在線的手操器、內機、外機地址以及當前時間等信息。
4) 曲線顯示界面
4遠程控制內機:軟件可實現對內機的控制,可以對1-64臺內機的狀態進行設定。
八、實訓項目
[一]初級工實訓：
1.VRV空調系統認知與操作運行
2.室外機組電氣控制原理基礎知識
3.室內機組電氣控制原理基礎知識（三種內機）
4.制冷系統流程原
5.系統不同工況操作
6.系統故障模擬設置
[二]中級工實訓：
1.中央空調系統安裝調試
2 .中央空調系統安裝
3.中央空調控制系統安裝
4.中央空調工程調試
5.室外機、室內機的安裝方法與標準
6.管道系統的安裝方法與標準
7.配電與控制系統安裝方法與標準
8工程調試的主要內容、步驟和方法
9.制冷系統常見問題
10. 配電系統常見問題
11.控制系統常見問題
12.數據采集系統使用、數據分析與診斷
13.制冷工況性能測試
14.運行參數、能耗、能效比、對能效比和能耗的影響因素實驗研究
15.實驗二：采暖工況（熱泵）性能測
[三]電氣考核實訓：
1.常規故障診斷分析
2. 微電腦故障診斷分析
3. 高壓保護實訓
4.室內傳感器實訓
5.通信電路實訓
6. 室內機三通信故障
7.室內機二通信故障
8. 室內機一通信故障
9.室內二傳感器實訓
10.室內三傳感器實訓
11.室內機安裝設置實訓
12.控制面板故障分析
13.減
少室內機的的現象分析
|
