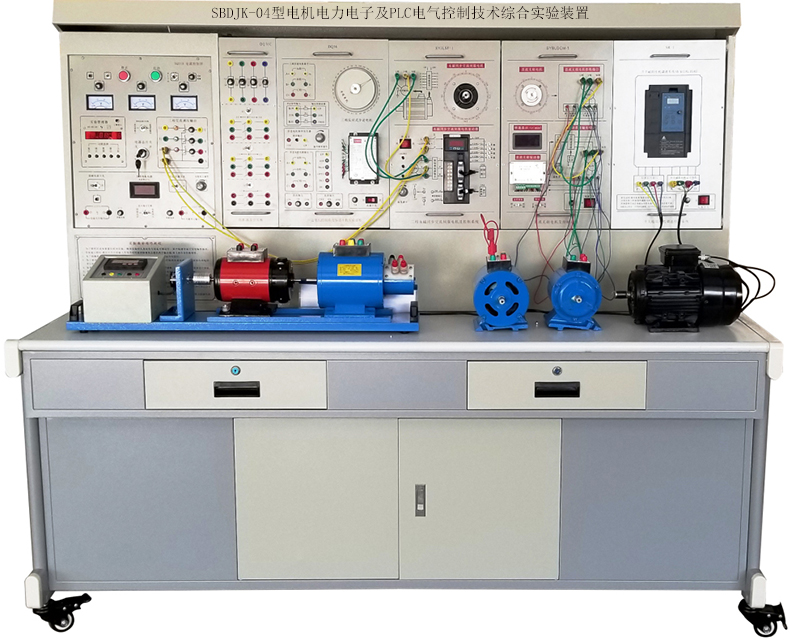

SBDJK-04型電機電力電子及PLC電氣控制技術綜合實驗裝置
一、概述
電機電力電子及PLC電氣控制技術綜合實驗裝置是我公司根據當前實驗教學改革的發展，集眾多國內外廠家的優點，精心研制、改進而成的新一代實驗設備。能滿足《電機與拖動基礎》、《電力電子技術》、《電氣與PLC技術》、《自動控制原理實驗》、《計算機控制技術》、《電氣工程基礎訓練》、《電氣工程基礎》等課程實驗。特別適用于高等院?，F(xiàn)有的電機、電力電子技術及電氣控制實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件。
二、實驗裝置特點
1、綜合性強 本裝置掛件配齊時可完成目前國內各類院校電機，電力電子及電氣控制，PLC，自動控制系統與計算機控制技術等學科課程的全部實驗項目。
2、適應性強 能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、整套性強 從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。
4、直觀性強 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強 裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎；
6、開放性強 控制屏供電隔離（浮地設計），并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。
三、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量：300Kg
5、外形尺寸：1870×700×1600mm3
四、裝置的基本裝備
1、DQ01電源控制屏(鐵質噴塑結構，鋁質面板)
(1) 交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)?？烧{交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
提供三相同步變壓器1組，電壓為：380V/3×15V。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源（內設過流過壓保護措施）各一組，并設有直流數顯電壓表及切換開關。
(3) 人身安全保護體系
設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
設有電壓型漏電保護器，控制屏若有漏電現象，即切斷電源。
實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
（4）實驗管理器：具有設定時間、到時報警、切斷電源及記錄各種告警次數等功能。
(5) 控制屏正面大凹槽內，設有兩根圓鋼管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用?？刂破羶蓚仍O有三極220V電源插座及三相四極380V電源插座。設有實驗裝置照明用的220V、40W日光燈一盞。
2、DQ02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03-1固定電機導軌,光電編碼器測速系統及智能數顯轉速表。
包括固定電機的導軌等，導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間同軸連接，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。
4、DQ05三相組式變壓器（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）
5、DQ07直流復勵發電機（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，絕緣等級E ）
6、DQ09直流并勵電動機（（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）
7、DQ10三相鼠籠式異步電動機（Un= AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）
8、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380RPM，功率120W ,電流0.6A，絕緣等級E）
9、GDQ12線繞式異步電機起動與調速電阻箱
提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。
10、DQ19校正直流測功機（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，絕緣等級E）
即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
11、DQ22直流數字電壓、毫安、安培表(三只)
直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
直流數顯電流表一只，測量范圍0～5A，三位半數顯，精度為0.5級，具有短路保護功能。
12、DQ25單/三相智能型功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能同時測量兩路單相功率P1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。
13、DQ26三相可調電阻器(三組90Ω×2/1.3A/150W瓷盤電阻)
14、DQ27三相可調電阻器(三組900Ω×2/0.41A/150W瓷盤電阻)
15、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。
16、DQ31波形測試及開關板
由變壓器波形測試部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
17、DQ44數/模交流電流表
由三只數字交流電流表和一只指針式精密交流電流組成。 測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電流表一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～5A，分0.3A、1A、3A、5A四檔，精度1.0級，直鍵開關切換，設有超量程指示，告警等功能。
18、DQ45數/模交流電壓表
由三只數字交流電壓表和一只指針式精密交流電壓表組成。
指針式精密交流電壓表1只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～500V，分10V、30V、100V、300V、500V五檔，輸入阻抗1MΩ，精度1.0級，直鍵開關切換，每檔均有超量程告警、指示等功能。
19、DK03晶閘管主電路
提供6只5A/1200V的晶閘管，每只晶閘管均設有RC吸收和保險絲保護裝置，晶閘管可通過外加觸發信號進行觸發（留有觸發脈沖輸入接口）。提供6只5A/1000V的二極管，另外有一組平波電抗器（100mH、200mH和700mH）及精度1.0級帶鏡面指針±300V的直流電壓表、精度1.0級帶鏡面指針±2A的直流電流表，兩表均為正負顯示。
20、DK04三相晶閘管集成觸發電路
提供三相晶閘管觸發電路、功放電路等，與DK03配套使用。設有觸發脈沖觀察孔、同步信號觀察孔、鋸齒波斜率調節觀察孔等。
21、DK05 單相晶閘管觸發電路實驗
提供單結晶體管、鋸齒波同步移向、正弦波同步移向觸發電路，單相交流調壓，西門子TCA785觸發電路等。
22、DK07直流斬波實驗
根據西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第四版)中相關的直流斬波內容而設計的；提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525?？赏瓿山滩闹薪祲簲夭娐罚˙uck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實驗。
23、DK08給定及實訓器件
提供給定（±15V可調電壓輸出）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）、二極管等。
24、DK09新器件特性實驗
提供SCR、MOSFET、IGBT、GTO 、GTR新器件，可完成電力電子新器件特性實驗。
25、DK12變壓器實驗
提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于異步電機串級調速實訓和三相橋式、單相橋式有源逆變電路實訓；還設有三相不控整流電路等模塊。
26、DK14單相交直交變頻原理
根據普通高等教育"九五"國家級重點教材王兆安，黃俊主編的《電力電子技術》（第四版）的內容進行開發。用于展示交直交變頻原理，主要讓學生了解SPWM正弦波脈寬調制信號的形成方法，了解IGBT管專用集成驅動芯片的特點及其使用，能完成如下實驗項目：
1）SPWM波形成的過程；
2）交直交變頻電路在不同負載（電阻，電感）時的工作情況和波形，并研究工作頻率對電路工作波形的影響；
3）IGBT管專用集成驅動芯片的工作特性。
27、PLC-1 PLC可編程控制器主機模塊（主機采用三菱FX3U-48MT）
配備日本三菱的FX3U-48MT型可編程控制器主機1套，配套日本三菱編程電纜，提供實驗所需的+24V直流電源。
28、PLC-2 可編程控制器模擬實驗
提供以下實驗模塊：
（1）液體混合裝置控制的模擬；
2）交通燈控制的模擬；
3）自動送料裝車系統的模擬；
4）自控軋鋼機的模擬。
29、PLC-3 可編程控制器模擬實驗
1) 郵件分揀機
2) 鐵塔之光3) 步進電機控制
4) 電鍍生產線控制
5) 水塔水位自動控制
6) 自控成型機
7) 全自動洗衣機的控制
30、ATC1自控原理與計算機控制實驗箱
（1）本實驗箱具有很強的開放性能、擴展性能。運算模擬單元的運放八個，每個運算模擬單元內都有實驗所需的電阻、電容等元件，可以通過短路塊和導線靈活方便的對實驗單元電路的組合，可構造出各種型式和階次的模擬環節和控制系統；從運算模擬單元獨立出來的可變電阻器組單元檔位連續，調節精度高，接線靈活多變，充分滿足于自控原理及計算機控制技術實驗教學的要求。
（2）系統提供集成操作軟件，通過虛擬PC示波器功能可實時、清晰的觀察控制系統的各項靜、動態特性，方便了對模擬控制系統特性的研究。微型溫度控制單元可以代替烤箱進行溫度控制實驗，加上系統配置的直流電機、步進電機等控制對象，可開設控制系統課程的實驗。該系統還可擴展支持如線性系統、最優控制、系統辨識及計算機控制等現代控制理論的模擬實驗研究。
（3）系統由各單元電路、8088CPU控制單元和PC機進行通訊的串口構成；
（4）信號源發生單元電路：正弦波、方波、斜波及拋物波，信號周期在2毫秒至30秒之間可調；
（5）采樣保恃器及單穩單元電路；運算模擬單元電路；非線性單元電路；狀態指示燈單元；D/A0832數/模轉換單元電路；A/D0809模/數轉換單元電路；單節拍脈沖發生單元；電位器單元；－5V電源發生單元；驅動單元；電機單元；直流電機、步進電機模塊單元；
（6）信號測量單元： 采用PC軟件實現雙蹤示波器、頻率特性分析等功能。
（7）特殊運算環節單元；
（8）可變電阻器組單元；
31、實驗連接線及配件（電機堵轉制動工具等）
實驗連接線：根據不同實驗項目的特點，配備三種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，三種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
32、電腦桌小推車
鋁木機構，設有萬向輪和顯示器保護罩。
33、實驗掛件貨架（全教室配1套）
為實驗掛件提供一個存放位置，實驗室整潔舒適。
34、提供配套實驗指導書1套。
35、提供PLC編程軟件1套。
36、配套教學數字資源（一）：電工作業培訓教學軟件（ 用電安全與觸電急救仿真教學軟件）
五、裝置可完成的實驗項目
（一）電機與拖動基礎
1.直流電機實驗
（1）認識實驗
（2）直流發電機
（3）直流并勵電動機
（4）直流并勵電機轉動慣量的測定
2.變壓器實驗
（1）單相變壓器(空載、短路和負載實驗)、
（2）三相變壓器(空載、短路和負載實驗)、
（3）三相變壓器的聯接組和不對稱短路、
（4）三相三繞組變壓器、
（5）單相變壓器的并聯運行
3.異步電機實驗
（1）三相鼠籠異步電動機的工作特性（空載試驗、短路試驗、負載試驗）、
（2）三相異步電動機的起動與調速（直接起動、Y-Δ起動、自耦變壓器降壓起動、轉子串電阻起動、 轉子串電阻調速）、
4.電機機械特性的測定
（1）直流他勵電動機在各種運轉狀態下的機械特性、
（2）三相異步電動機在各種運行狀態下的機械特性、
（3）三相異步電機M-S曲線的測繪
（二） 電力電子技術實驗
1.電力電子技術實驗項目
(1)單結晶體管觸發電路
(2)正弦波同步移相觸發電路實驗
(3)鋸齒波同步移相觸發電路實驗
(4)西門子TCA785集成觸發電路實驗
(5)單相半波可控整流電路實驗
(6)單相橋式半控整流電路實驗
(7)單相橋式全控整流及有源逆變電路實驗
(8)三相半波可控整流電路實驗
(9)三相橋式半控整流電路實驗
(10)三相半波有源逆變電路實驗
(11)三相橋式全控整流及有源逆變電路實驗
(12)單相交流調壓電路實驗
(13)三相交流調壓電路實驗
2.電力電子器件及驅動特性實驗
(1)單向晶閘管(SCR)特性實驗
(2)可關斷晶閘管(GTO)特性實驗
(3)功率場效應管(MOSFET)特性實驗
(4)電力晶體管(GTR)特性實驗
(5)絕緣雙極型晶體管(IGBT)特性實驗
(6)可關斷晶閘管(GTO)驅動與保護電路實驗
(7)功率場效應管(MOSFET)驅動與保護電路實驗
(8)電力晶體管(GTR)驅動與保護電路實驗
(9)絕緣雙極型晶體管(IGBT)驅動與保護電路實驗
3.典型電力電子器件線路實驗
(1)直流斬波電路的性能研究(降壓斬波電路、升壓斬波電路、升降壓斬波電路、Cuｋ斬波電路、Sepic斬波電路、Zeta斬波電路六種典型線路)(IGBT)
(2)SPWM單相交直交變頻原理
4.PLC可編程控制器實驗（主機采用三菱FX3U-48MT）
(1)三相電動機的順序控制
(2) 郵件分揀機
(3) 鐵塔之光
(4)步進電機控制
(5)電鍍生產線控制
(6)多種液體自動混合
(7)交通燈控制
(8)水塔水位自動控制
(9)自動送料裝車系統
(10) 自控成型機
(11) 自控軋鋼機
(12)全自動洗衣機的控制
(13)PLC、變頻器的綜合應用（PLC、三菱變頻器）
5.自動控制原理實驗
(1)典型環節的模擬研究
(2)典型系統瞬態響應和穩定性
(3)系統校正
(4)控制系統的頻率特性
(5)典型非線性環節
(6)非線性系統（一）
(7)非線性系統（二）
(8)采樣系統分析
(9)采樣控制系統的校正
(10)狀態反饋/極點配置
6.計算機控制技術實驗
(1) A/D，D/A轉換
(2)采樣保持器
(3)數字濾波
(4)積分分離式PID控制
(5)最小拍有紋波系統實驗
(6)最小拍無紋波系統實驗
(7)大林算法控制
(8)非線性控制
(9)解耦控制
(10)綜合控制實驗
