機械運動簡圖的測繪及分析實驗?zāi)Ｐ?/span>
測繪及分析實驗?zāi)Ｐ凸δ芘c特點
1.要用于機械原理（機械設計基礎）課程開設"機構運動簡圖測繪及分析實驗"；此外，產品中的所有模型都可以單獨用于機械原理（機械設計基礎）的課堂教學，機械創新設計課程中的機構創新部分的案例教學；
2．機械運動簡圖的測繪及分析實驗?zāi)Ｐ拖盗挟a(chǎn)品分為SBF-A型（測繪及分析實驗?zāi)Ｐ突A(chǔ)型）、SBF-B型（測繪及分析實驗?zāi)Ｐ突A(chǔ)型）、SBF-C型（創新型測繪及分析實驗?zāi)Ｐ停┖蚐BF-D型測繪及分析實驗?zāi)Ｐ停ňC選型），每大類型中精選配置典型的機構模型。
二、性能規格
1、模型材料：采用全鋁合金材料，噴漆處理，使工件美觀耐用，重量輕、方便課堂教學攜帶。
2、運動構件經機械精加工，裝配精度高，機構運動靈活，各構件不發生干涉現象。
3、各模型按教學要求分色、劃線，為學生測繪、測量、計算自由度提供依據。主要部分顏色統一。
4、模型尺寸：240×200×150mm左右
機械運動簡圖的測繪及分析實驗?zāi)Ｐ虯 10件 | 測繪實驗器 | 8000 |
機械運動簡圖的測繪及分析實驗?zāi)Ｐ虰 10件 | 測繪實驗器 | 8000 |
機械運動簡圖的測繪及分析實驗?zāi)Ｐ虲 10件 | 測繪實驗器 | 12000 |
機械運動簡圖的測繪及分析實驗?zāi)Ｐ虳 50件 | 測繪實驗器 | 45000 |

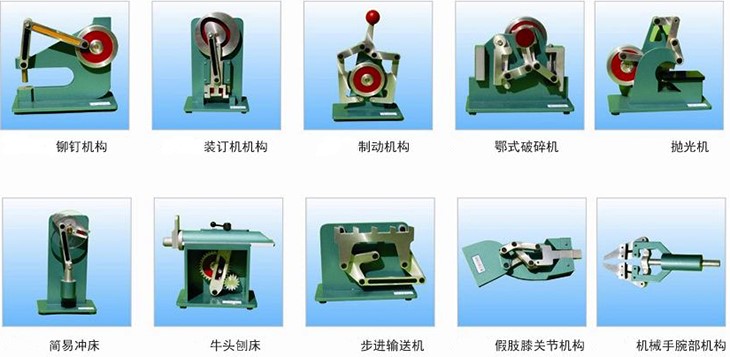

SB-SBFA機械運動簡圖的測繪及分析實驗?zāi)Ｐ?0件
J001鉚釘機構
J002簡易沖床
J003裝訂機構
J004顎式破碎機
J005步進輸送機
J006假支膝關節機構
J007機構手腕部機構
J008拋光機
J009牛頭刨床
J010制動機構

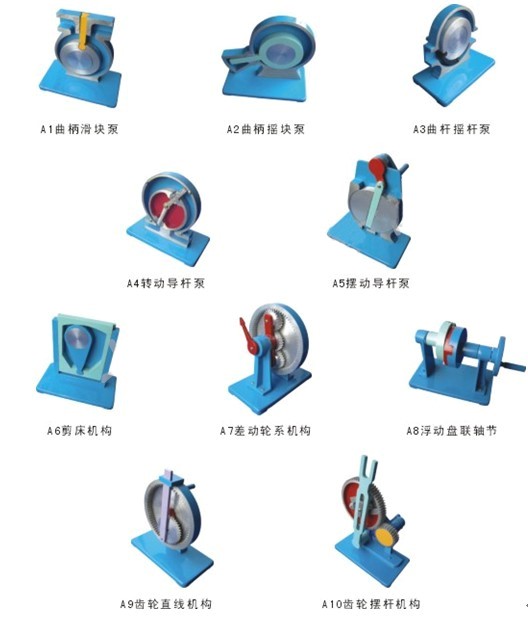

SB-SBFB機械運動簡圖的測繪及分析實驗?zāi)Ｐ?0件
F001曲柄滑動泵
F002曲柄搖塊泵
F003曲柄搖桿泵
F004轉動導桿泵
F005擺動導桿泵
F006剪床機構
F007差動輪系機構
F008浮動盤聯軸器
F009齒輪直線機構
F010齒輪擺桿機構

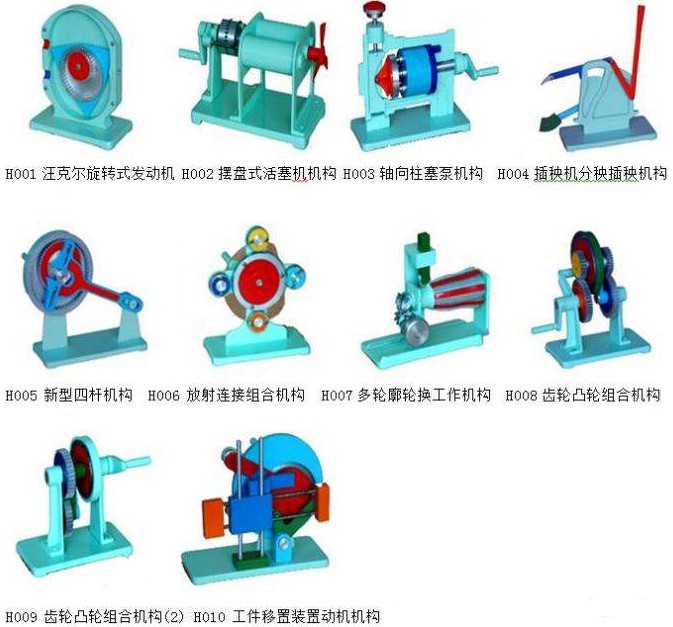

SB-SBFC機械運動簡圖的測繪及分析實驗?zāi)Ｐ?0件
H001汪克爾旋轉式發動機
H002擺盤式活塞機機構
H003軸向柱塞泵機構
H004插秧機分秧插秧機構
H005新型四桿機構
H006放射連接組合機構
H007多輪廓輪換工作機構
H008齒輪－凸輪組合機構(1)
H009齒輪－凸輪組合機構(2)
H010工件移置裝置動機機構

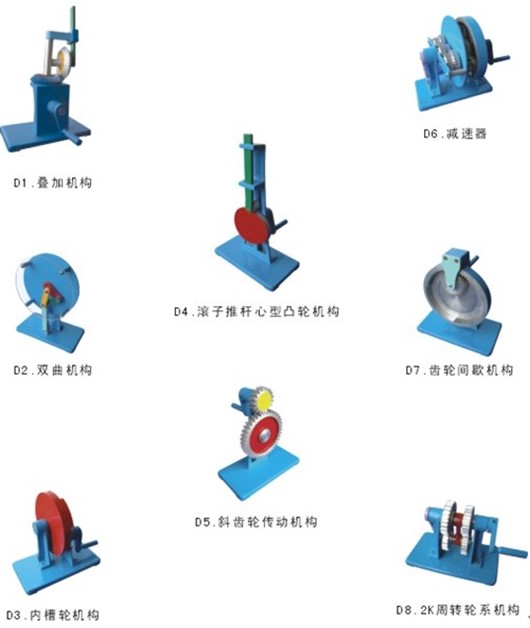

SB-SBFD機械運動簡圖的測繪及分析實驗?zāi)Ｐ?0件
D001、疊加機構
D002、雙曲柄機構
D003、內槽輪機構
D004、滾子推桿心型凸輪機構
D005、斜齒輪傳動機構
D006、差速器
D007、齒輪間歇機構
D008、2K周轉輪系機構
D009、曲柄搖桿機構
D010、心型磨擦輪機構
D011、扇形齒輪機構
D012、磨擦輪機構
D013、正弦機構
D014、直線槽輪機構
D015、行星機構
D016、等徑凸輪機構
D017、45度螺旋齒輪傳動機構
D018、圓錐直齒傳動機構
D019、齒輪傳動往復運動機構
D020、空間機構
D021、安全離合器機構
D022、齒輪連桿機構
D023、擺動滑塊機構
D024、橢圓儀
D025、漸開線凸輪機構
D026、直線運動機構
D027、連桿棘輪機構
D028、差動螺旋機構
D029、滑道軸節機構
D030、三平桿傳動機構
D031、萬向接頭
D032、雙沖頭機構
D033、偏心凸輪機構
D034、偏心往復運動機構
D035、急回機構
D036、橢圓齒輪機構
D037、2K-H周轉輪系機構
D038、三檔齒輪變速機構
D039、蝸輪蝸桿傳動機構
D040、往復圓柱凸輪機構
D041、槽輪機構
D042、機器人爬桿機構
D043、擺動導桿急回機構
D044、反饋機構
D045、90度螺旋齒輪傳動機構
D046、差速器
D047、軟軸傳動機構
D048、運動合成機構
D049、偏心調速器機構
D050、行星機構II
型號 | 名 稱 | 參考尺寸(㎜) | 材質 |
001 | 齒輪泵 | 150×160×140 | 全鋁合金 |
002 | 齒輪泵 | 150×160×140 | 全鋁合金 |
003 | 齒輪泵 | 150×160×140 | 全鋁合金 |
004 | 齒輪泵 | 150×160×140 | 全鋁合金 |
005 | 齒輪泵 | 150×160×140 | 全鋁合金 |
006 | 齒輪泵 | 150×160×140 | 全鋁合金 |
007 | 齒輪泵 | 150×160×140 | 全鋁合金 |
008 | 齒輪泵 | 150×160×140 | 全鋁合金 |
009 | 齒輪泵 | 150×160×140 | 全鋁合金 |
010 | 齒輪泵 | 150×160×140 | 全鋁合金 |
011 | 游標卡尺（25套） | 0-200 | 全鋁合金 |
012 | 內外卡鉗（50套） | 長度200，厚度1 | 全鋁合金 |
013 | 銑刀頭 | 280×220×150 | 全鋁合金 |
014 | 機用虎鉗 | 250×180×140 | 全鋁合金 |
015 | 平口鉗 | 220×140×80 | 全鋁合金 |
016 | 整體式軸承座 | 150×100×80 | 全鋁合金 |
017 | 對開式滑動軸承座 | 180×160×100 | 全鋁合金 |
018 | 自動閉鎖旋塞 | 220×100×150 | 全鋁合金 |
019 | 鉆模 | 150×100 | 全鋁合金 |
020 | 微動機構 | 240×100×140 | 全鋁合金 |
021 | 千斤頂 | 150×80×100 | 全鋁合金 |
022 | 滑輪架裝配圖 | 180×100×120 | 全鋁合金 |
023 | 安全閥 | 200×130×120 | 全鋁合金 |
024 | 球閥（1） | 80×90×160 | 全鋁合金 |
025 | 球閥（2） | 150×180×260 | 全鋁合金 |
026 | 快速閥 | 200×180×190 | 全鋁合金 |
027 | 柱塞泵（臥式） | 180×120×120 | 全鋁合金 |
028 | 柱塞泵（立式1） | 190×100×100 | 全鋁合金 |
029 | 柱塞泵（立式2） | 200×120×220 | 全鋁合金 |
030 | 泄氣閥 | 100×50×70 | 全鋁合金 |
031 | 閥門裝配圖 | 120×90×150 | 全鋁合金 |
032 | 復雜零件 | 100×70×100 | 全鋁合金 |
033 | 底座 | 92×60×126 | 全鋁合金 |
034 | 端蓋 | Φ90×37 | 全鋁合金 |
035 | 撥叉 | 100×66 | 全鋁合金 |
036 | 三通閥體 | 80×80×95 | 全鋁合金 |
037 | 水泵體 | 160×75×98 | 全鋁合金 |
038 | 箱體 | 108×108×98 | 全鋁合金 |
039 | 噴灑機閥體 | 120×60×140 | 全鋁合金 |
040 | 齒輪箱殼體 | 128×88×60 | 全鋁合金 |
041 | 離合器盤 | 140×140×40 | 全鋁合金 |
042 | 閥蓋 | 120×120×60 | 全鋁合金 |
043 | 快速閥蓋 | 100×80×100 | 全鋁合金 |
044 | 變速箱蓋 | 150×150×52 | 全鋁合金 |
045 | 軸承架 | 140×50×110 | 全鋁合金 |
046 | 立柱支架 | 105×90×125 | 全鋁合金 |
047 | 支架 | 85×85×130 | 全鋁合金 |
048 | 連桿 | 75×64×144 | 全鋁合金 |
049 | 軸支座 | 125×85×65 | 全鋁合金 |
050 | 支座 | 142×110×135 | 全鋁合金 |
051 | 砂輪頭架 | 142×92×120 | 全鋁合金 |
052 | 復雜零件 | 80×100×60 | 全鋁合金 |
053 | 支架類零件 | 60×120×60 | 全鋁合金 |
054 | 連桿類零件 | 140×80×60 | 全鋁合金 |
055 | 支架零件 | 80×100×60 | 全鋁合金 |
056 | 軸承座式零件 | 80×60×120 | 全鋁合金 |
057 | 閥體零件 | 80×80×130 | 全鋁合金 |
058 | 底座零件 | 90×90×60 | 全鋁合金 |
059 | 復雜零件 | 80×90×120 | 全鋁合金 |
060 | 座架 | 80×80×130 | 全鋁合金 |
061 | 尾架座 | 100×85×125 | 全鋁合金 |
062 | 變形連桿 | 100×60×70 | 全鋁合金 |
063 | 閥座 | 80×80×110 | 全鋁合金 |
064 | 盤 | 125×70 | 全鋁合金 |
065 | 底座 | 100×80×60 | 全鋁合金 |
066 | 軸座 | 120×90×50 | 全鋁合金 |
067 | 閥體 | 80×100×70 | 全鋁合金 |
068 | 底座 | 80×100×40 | 全鋁合金 |
069 | 閥體 | 80×100×100 | 全鋁合金 |
070 | 軸測架 | 80×120×70 | 全鋁合金 |
071 | 閥體蓋 | 85×85×90 | 全鋁合金 |
072 | 軸套 | 150×70(最大直徑處) | 全鋁合金 |
073 | 鍵連接 | 150×120 | 全鋁合金 |
074 | 軸套類零件 | 300×Φ42(最大直徑處) | 全鋁合金 |
075 | 螺栓聯接 | 細節表達清晰 | 全鋁合金 |
076 | 雙頭螺栓聯接 | 細節表達清晰 | 全鋁合金 |
077 | 螺釘聯接 | 細節表達清晰 | 全鋁合金 |
078 | 平鍵聯接 | 細節表達清晰 | 全鋁合金 |
079 | 復雜零部件 | 180×180×180 | 全鋁合金 |
080 | 測繪模型（10件套） | 100×100×100 | 全鋁合金 |
081 | 小測繪模型（90件套） | 100×100×100 | 全鋁合金 |
082 | 齒輪泵模型 | 205×105×153 | 全鋁合金 |
083 | 回油閥模型 | 170×110×75 | 全鋁合金 |
