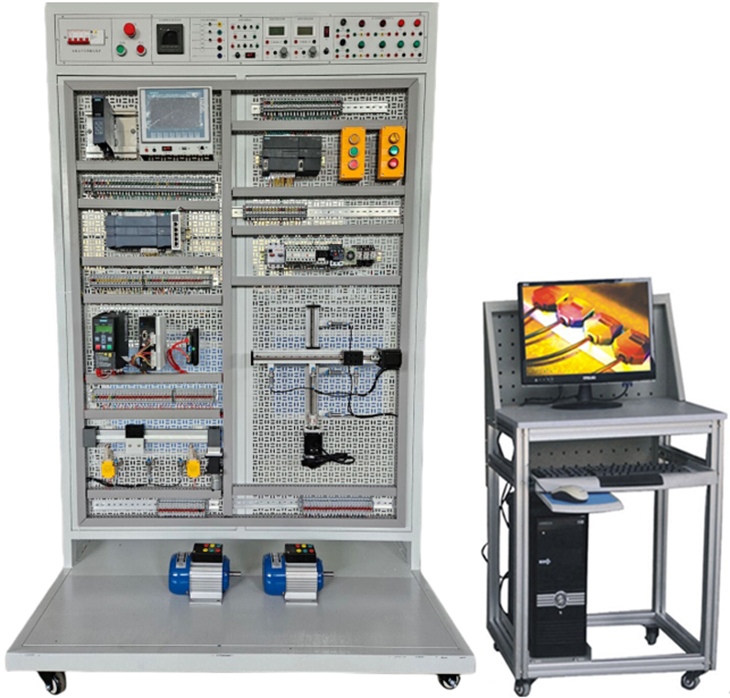

SBGYW-02型西門子工業自動化技術綜合教學實訓平臺
一、 產品概述
西門子工業自動化技術綜合教學實訓平臺、擴展(網架)型實訓設備、工業自動化實驗室設備、電氣與控制實驗實訓平臺承擔的實驗實訓教學有：電氣控制與PLC技術課程實驗，以及電氣控制技術實訓和畢業設計等實訓教學環節。
西門子工業自動化技術綜合教學實訓平臺、擴展(網架)型實訓設備、工業自動化實驗室設備、電氣與控制實驗實訓平臺、電氣控制教學實訓臺、網絡型可編程控制器實驗實訓平臺。
工業自動化實驗實訓設備為電氣、控制類等專業的學生提供全面的工業自動化理論與實踐教學。通過各類實驗課程，如 PLC 編程、自動化控制系統調試等，讓學生掌握工業自動化的基本原理、操作技能和系統設計能力，培養適應現代工業發展需求的專業人才。工業自動化實驗室在培養專業人才、推動科研創新和促進工業自動化技術應用等方面發揮著重要的作用，為工業領域的智能化、自動化發展做出積極貢獻。
二、 技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.5kVA
4、重量：100kg
5、外形尺寸：1180mm×600mm×1850mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
三、實訓項目
（1）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
4.變頻器功能參數設置與操作
5.變頻器報警與保護功能
6.外部端子點動控制
7.變頻器控制電機正反轉
8.多段速度選擇變頻調速
9.變頻器無級調速
10.基于外部模擬量（電壓/電流）控制方式的變頻調速
11.瞬時停電啟動控制
12.PID變頻調速控制
13.PLC控制變頻器外部端子的電機正反轉
14.PLC控制變頻器外部端子的電機運行時間控制
15.基于PLC數字量控制方式的多段速
16.基于PLC通信方式的變頻器開環調速
17.基于PLC通信方式的速度閉環控制
18. PLC、觸摸屏與變頻器通信控制
19.基于觸摸屏控制方式的基本指令編程練習
20.基于觸摸屏控制方式的LED控制
21.基于觸摸屏控制方式的溫度PID控制
22. 伺服電機定位控制
23. 伺服電機的速度控制
24. 伺服電機的正反轉控制
25. 伺服電機和步進電機的綜合控制
26.三相鼠籠式異步電動機點動和自鎖PLC控制
27.三相鼠籠式異步電動機聯動正反轉PLC控制
28.三相鼠籠式異步電動機帶延時正反轉PLC控制
29.三相鼠籠式異步電動機Y/△轉換起動PLC控制
四、工業網絡智能控制與維護實訓平臺主要配置清單
序號 | 品名 | 規格 | 數量 | 單位 |
1 | S7-1200 | CPU 1214C DC/DC/DC | 1 | 臺 |
2 | G120C | 380V 0.55KW | 1 | 臺 |
3 | 觸摸屏 | MCGS-TPC7032KT | 1 | 臺 |
4 | 伺服電機 | V90 100W 伺服電機、驅動器 | 1 | 套 |
5 | 三相異步電機 | 三相異步電動機180W | 1 | 個 |
6 | 交換機 | 5口 | 1 | 臺 |
7 | 實訓平臺 | 1200mm×600mm×1700mm | 1 | 套 |
8 | 電工基礎實訓套件 | 交流接觸器3個、時間繼電器1個、熱繼電器1個、按鈕3個、指示燈3個等。 | 1 | 套 |
9 | 電腦桌 | 600mm×600mm×800mm | 1 | 張 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查機電一體化自動化生產流水線實訓設備的貨品外觀，核實機電一體化自動化生產流水線實訓設備的數量及配件，拒收處于受損狀態的機電一體化自動化生產流水線實訓設備；
2、設備質保：碩博將為各采購單位提供機電一體化自動化生產流水線實訓設備產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對機電一體化自動化生產流水線實訓設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致的機電一體化自動化生產流水線實訓設備選型錯誤或機電一體化自動化生產流水線實訓設備購買數量錯誤，造成機電一體化自動化生產流水線實訓設備的退換貨要求，將不被接受；
4、設備貨期：對機電一體化自動化生產流水線實訓設備的發貨期為參考值，如您需要了解機電一體化自動化生產流水線實訓設備的精確貨期，請與碩博的銷售人員聯系；
5、咨詢電話：如各采購單位對裝置有任何疑問，請致電：021-61482206 ,我們將由專業技術人員為您提供有關機電一體化自動化生產流水線實訓設備的技術咨詢。
