SBPLC01A PLC變頻器觸摸屏培訓設備
PLC作為先進的、應用勢頭最強的工業控制器已風靡全球;變頻器作為交流電動機的驅動器，廣泛應用于現代的工業生產和民用生活中;而使用觸摸屏進行監控操作是現代工業控制的常用手段。《PLC、變頻器、觸摸屏綜合實訓》體現了技術的綜合性、現代性和現場性，對于在校學生的專業知識學習和專業技能的鍛煉有極其重要的意義。
一、概述
PLC變頻器觸摸屏培訓裝置是根據《中華人民共和國教育行業標準--電工電子類實訓基地儀器設備配備標準》，教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。
實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。

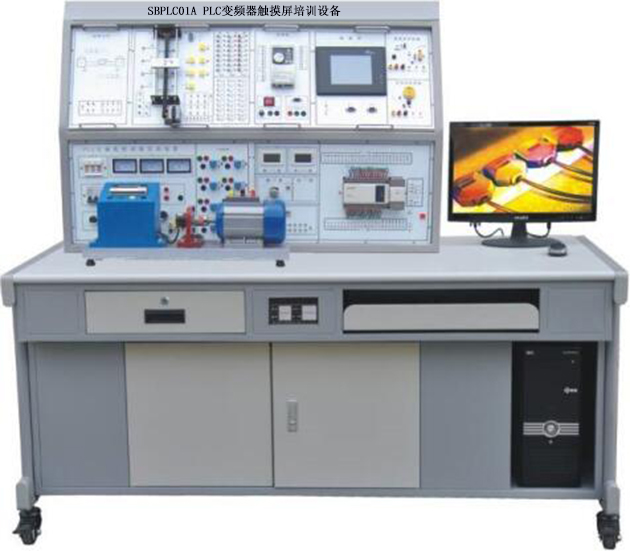

參考圖
二、裝置特點
1、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。
2、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
3．采用西門子S7-200SMRT SR40系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
4．采用西門子V20變頻器，功能廣泛，動態響應高，驅動性能高。
5. 采用工業及7寸觸摸屏，兼容性強，畫面編輯功能強，圖庫豐富，滿足日常教學需求和工業控制要求。
6、多種通信方式：通過USS總線，將實訓裝置（從站）PLC和主站PLC進行USS主從通信。PLC與觸摸屏實現PPI通信，觸摸屏畫面可實時監控PLC系統運行狀態和控制PLC系統。
三、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
3、裝置容量：＜0.5KVA
4、重 量：＜110Kg
5、外形尺寸：1600mm×750mm×1600mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、通信模塊、電機導軌、測速機構等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2、定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3、直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；
4、主機實訓組件：SR40主機
配置西門子S7-200SMART（CPUSR40）系列 PLC主機，集成數字量I/O（24DI/16DO），用戶儲存器：24 KB 程序存儲器/16 KB 數據存儲器/10 KB 保持性存儲器；板載數字 I/O：24 點輸入/16 點繼電器輸出，過程映像大�。�256 位輸入 (I)/256 位輸出(Q)；I/O 模塊擴展：最多 6 個擴展模塊；高速計數器：共 4 個o 單相4個，200 kHz o 正交相位 2 個，100 kHz；電壓范圍 ：85 ～ 264 V AC；電源頻率： 47 ～ 63 Hz
5.變頻器組件：V20變頻器
模塊材料：高強度塑料外殼，鋁塑面板，圖案、文字符號采用進口油墨絲�。活~定輸出功率：0.75KW；額定輸出電流：2.2A；帶有基本操作面板，可使用參數克隆功能進行標準調試；
6.觸摸屏實訓組件：TPC7062TI
7寸TFT觸摸屏；分辨率（800×480）； 處理器： ARM結構嵌入式低功耗CPU為核心，ARM RISC528MHz；
觸摸屏：四線電阻式； 閃存（Flash）：128MB，內存（RAM）128MB；接口：1×RS232，1×RS485，1×USB ；產品規格，結構 ：工業塑料結構安裝方式 ：嵌入式安裝；電源 ：10.5--28VDC ；整機尺寸（寬*高*厚）： 不大于200.4mm×146.5mm×34mm；開孔尺寸 ：不大于192mm×138mm；
五、PLC可編程控制器實驗演示掛箱
該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。演示掛箱后蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置主要由六塊實驗掛箱組成十七個實驗內容，它們的型號分別為：
功能單元一：
SB001交通信號燈PLC自動控制
SB002機械手控制
SB003 多種液體混合控制
SB004自動送料裝車
功能單元二：
SB005天塔之光
SB006藝術彩燈
SB007 LED數碼管顯示
SB008步進電機的PLC控制
功能單元三：
SB009自動售貨機模擬控制
SB010自控軋鋼機模擬控制
SB011水塔水位控制
SB012自動成型模擬控制
功能單元四：
SB013 洗衣機控制
SB014電鍍生產線控制
SB015 郵件分揀機控制
功能單元五：SB016 電機的PLC控制
SB016 基礎實驗
功能單元六：
SB017 四層電梯控制
六、實驗項目
（一）、PLC可編程控制器實驗系統：
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．數據處理功能實驗
6．微分、位操作實驗
7．交通信號燈PLC自動控制實驗
8．攪拌器的PLC自動控制實驗
9．LED數碼官顯示PLC自動控制實驗
10．四層電梯的PLC自動控制實驗
11．加工中心刀具庫選擇控制實驗
12．藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗
14．步進電機的PLC控制
15．模擬電視發射塔實驗實驗
16．自動送料裝車系統控制實驗
17．自動售貨機實驗
18．自動成型實驗
19．水塔自動供水控制系統實驗
20．郵件自動分揀實驗
21．自動洗衣機控制系統模擬實驗
22．電鍍過程控制實驗
（二）PLC、變頻器、觸摸屏綜合應用技能實訓
1.變頻器功能參數設置與操作
2.變頻器面板操作與運行
3.變頻器無級調速
4.外部端子點動控制
5.變頻器控制電機正反轉
6.多段速度選擇變頻調速
7.外部模擬量(電壓/電流）控制方式的變頻調速
8.PLC控制變頻器外部端子的電機正反轉
9.PLC數字量控制方式的多段速
10.基于PLC模擬量控制變頻開環調速
11.PLC控制變頻器外部端子的電機運行時間控制
12. 基于觸摸屏控制方式的多段速控制
13. 基于觸摸屏控制方式的基本指令編程練習
14. 觸摸屏畫面等級設置及操作
15. 觸摸屏畫面切換操作
16. 基于觸摸屏控制方式的LED控制
17. 基于觸摸屏控制方式的電機運行時間控制
18. 基于觸摸屏控制方式的搶答器控制
19. 基于觸摸屏控制方式的四節傳送帶控制
20. 基于觸摸屏控制方式的運料小車控制
21. 基于觸摸屏控制方式的自動供水控制
PLC變頻器觸摸屏培訓設備配置：
|
名 稱 |
型 號 |
數量 |
單 位 |
備注 |
|
實驗屏 |
|
1 |
臺 |
鋁合金結構 |
|
電源控制屏 |
|
1 |
臺 |
|
|
實驗桌 |
|
1 |
張 |
鋁木結構 |
|
學生凳 |
|
2 |
張 |
|
|
PLC主機 |
S7-200SAMRT SR40 |
1 |
臺 |
|
|
通訊電纜 |
網線 |
1 |
條 |
|
|
RS232C/RS422通訊電纜 |
1 |
條 |
|
|
|
RS232C/RS232C通訊電纜 |
1 |
條 |
|
|
|
國標電源線 |
2 |
條 |
|
|
|
安全插拔線 |
1 |
條 |
|
|
|
實驗掛箱 |
功能單元一 |
1 |
塊 |
|
|
功能單元二 |
1 |
塊 |
|
|
|
功能單元三 |
1 |
塊 |
|
|
|
功能單元四 |
1 |
塊 |
|
|
|
功能單元五 |
1 |
塊 |
|
|
|
功能單元六 |
1 |
塊 |
|
|
|
變頻器實訓掛箱（6SL3210-5BB17-5UV1） |
1 |
塊 |
V20 |
|
|
觸摸屏實驗箱 （7寸工業級彩色） |
1 |
塊 |
TPC7062TI |
|
|
三相電機 |
380V/180W |
1 |
臺 |
|
|
軟件 |
演示板原程序及西門子編程軟件 |
1 |
套 |
|
|
觸摸屏編程軟件 |
1 |
套 |
|
|
|
說明書 |
實驗指導 |
1 |
冊 |
|
|
連接線 |
實驗連接線50cm自鎖線 |
50 |
條 |
|
|
15cm自鎖線 |
10 |
條 |
|
|
|
系統排線 |
1 |
條 |
|
|
|
4mm電機安全疊加線 |
30 |
條 |
|
|
|
仿真軟件 |
參數見附件 |
1 |
套 |
|
|
