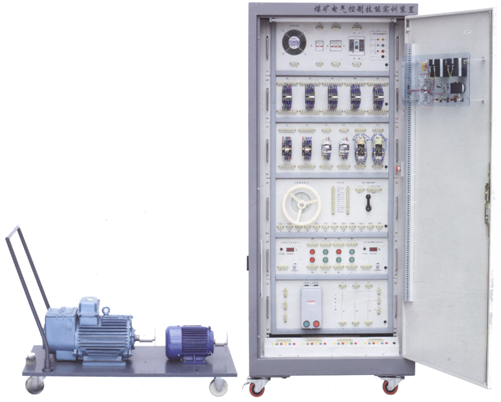

SBMKD-01A煤礦電氣控制技能實訓裝置
一、設備功能
1.1功能概述：針對煤礦中常用電動機的電氣控制而設計的，可完成典型礦山電氣設備電氣控制實訓。裝置采用配電柜形式、資源開放，可充分培養學員的實際動手能力，適用于煤礦電工及專業人員的培訓和考核。
1.2實訓項目：
三相鼠籠式電動機點動控制線路
三相鼠籠式電動機自鎖控制線路
三相鼠籠式電動機正反轉控制線路
兩臺電動機的順序啟動、停車控制線路
三相鼠籠式異步電動機帶有點動的正反轉控制線路
三相鼠籠式電動機星/三角啟動線路
三相鼠籠式電動機自耦減壓啟動線路
磁力啟動器控制的鼠籠式異步電動機的啟動線路
磁力啟動器控制的鼠籠式異步電動機的正反轉線路
繞線式異步電動機的電氣控制線路
風電閉鎖電氣控制線路
瓦斯電閉鎖電氣控制線路
風、電瓦斯閉鎖電氣控制線路
二、技術性能及配置
2.1柜體：左、右柜壁為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板、鋁型材質；柜體后下側留有電源輸入線。
2.2柜門：裝有1只交流電壓表、1只交流電流表、電壓指示切換開關；控制柜的供電急停按鈕和啟停開關控制，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小。
2.3柜內布置：柜內已安裝有斷路器、熔斷器、接觸器、繼電器、空氣阻尼式時間繼電器、按鈕開關、信號指示燈、熱繼電器、電磁啟動器、Y/△啟動器、自耦變壓器等各種實訓元器件、且所有器件的接線都在接線端子排上進行，從而避免了因長期在器件本身進行走線而導致其損壞，通過走線槽進行工藝布線。
2.4電機：三相鼠籠式異步電動機：1.1kW 380V/△ 4極；三相線繞式異步電動機：YZR112M-4-1.5kW 1410r/min 380V/Y
|
